tau D820M - Elektrische Anschlüsse

39
* LEGENDA DISPLAY:
CH= Tor geschlossen. tE= Selbstlernen.
CL= Tor wird geschlossen. ST= Stopp betätigt.
OP= Tor wird geönet. AS= Eingri der amperometrischen
Schutzfunktion
AP= Tor geönet.

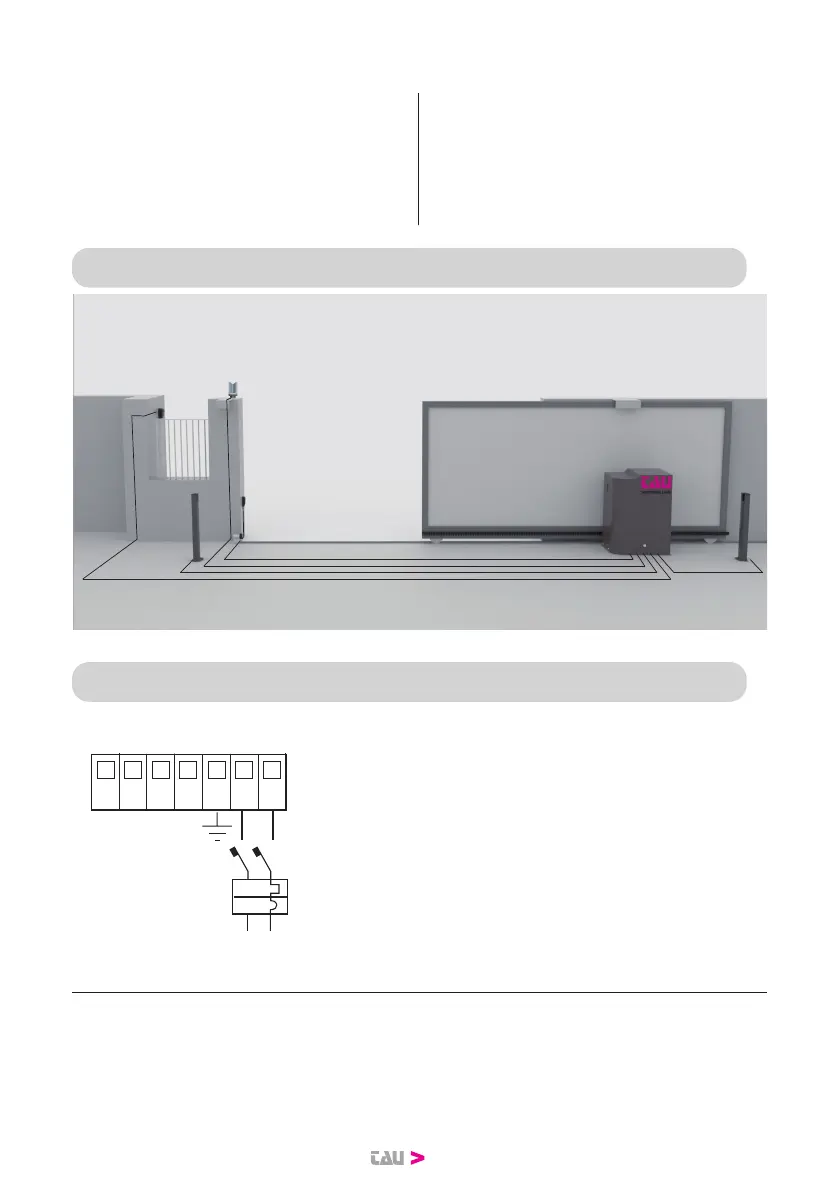

6. SCHALTPLAN
7. ELEKTRISCHE ANSCHLÜSSE
7.1 Anschluss der Versorgungsleitung
13 14 15 16 17 18 19
xx
16 A
230 V AC
N F
Die Versorgungsleitung muss ein dreipo-
liges Kabel mit mindestens 2,5 mm2 pro
Pol aufweisen und durch einen 16 A-Lei-
stungsschalter und einen 30 mA-Fehlerstrom-
Schutzschalter geschützt sein.
