40

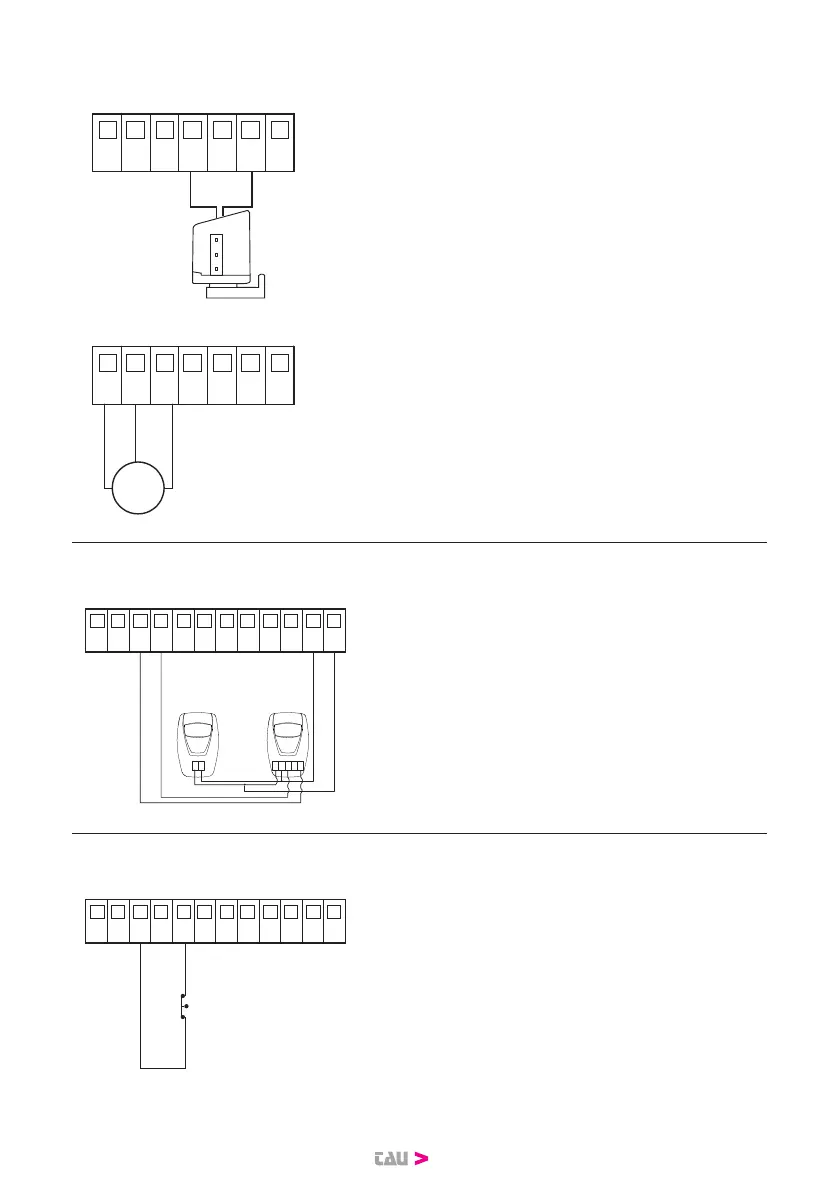

7.2 Elektromotor- und Blinkeranschluss
13 14 15 16 17 18 19
Max. Leistung: 50 W und 230 V AC
13 14 15 16 17 18 19
MOTOR
3 ~
Drehstrommotor 230 V AC. Max. Leistung
1100 W.
7.3 Fotozellenanschluss
1 2 3 4 5 6 7 8 9 10 11 12
RX
1 2 3 4 5
TX
1 2
COMMON
PHOTOCELL
PHOTOCELL
0 V DC
+12 V DC
Versorgungsausgang 12 V DC für maximal 500
mA, sollten 500 mA überschritten werden, ist
der Anschluss eines externen Transformators
erforderlich.
Um den Zustand der Fotozelle zu erkennen,
die LED DL6 kontrollieren, die bei nicht be-
legter Fotozelle eingeschaltet bleibt.
Sollte die Fotozelle nicht eingesetzt werden,
die Klemmen 3-4 mit einer Polbrücke ver-
sehen.
7.4AnschlussderStopptasten(fürNOTAUS)undAnschlussderSchaltleiste
STOP
COMMON
1 2 3 4 5 6 7 8 9 10 11 12
EINGANG STOP:
Das Eingreifen dieses Eingangs stoppt die
Bewegung des Tors sowohl beim Önen als
auch beim Schließen.
Um den Zustand des Eingangs STOP zu erken-
nen, die LED DL7 kontrollieren, die bei nicht
belegtem STOP eingeschaltet bleibt.
Sollte der Eingang STOP nicht eingesetzt
werden, die Klemmen 3-5 mit einer Polbrücke
versehen.
