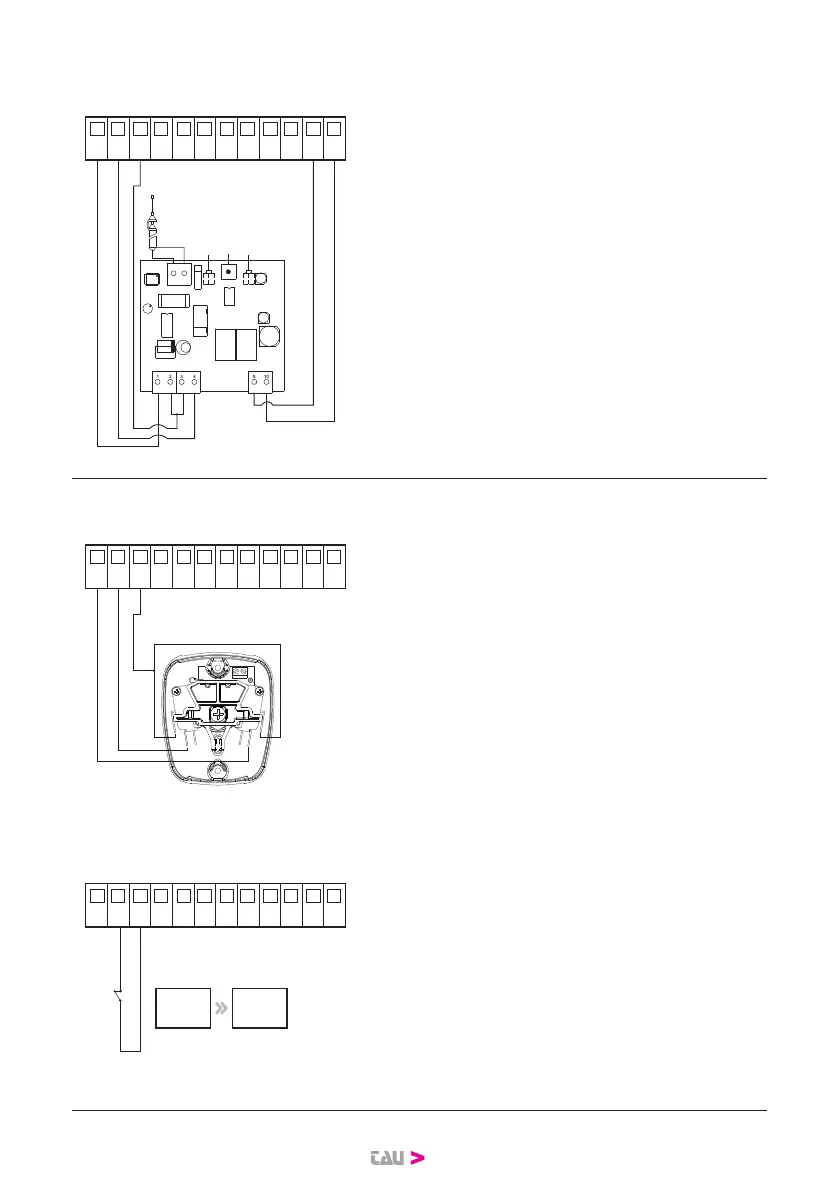

7.5AnschlusseinesexternenEmpfängers
0 V DC
+12 V DC
START
PEDESTRIAN
COMMON
1 2 3 4 5 6 7 8 9 10 11 12
DL2 DL4 DL3 DL1
LC
T1
LF
AERIAL
Das Eingreifen des Eingangs START steuert
das vollständige Önen und Schließen des
Tors.
Das Eingreifen des Eingangs GEHFLÜGEL
steuert das teilweise Önen und Schließen
des Tors.
Um den Status des Eingangs START und
GEHFLÜGEL zu erkennen, jeweils die LED DL4
und DL5 kontrollieren, diese Eingänge bleiben
im Ruhezustand ausgeschaltet.
7.6AnschlussdesSchlüsseltasters
START
PEDESTRIAN
COMMON
1 2 3 4 5 6 7 8 9 10 11 12
Das Eingreifen des Eingangs START steuert
das vollständige Önen und Schließen des
Tors.
Das Eingreifen des Eingangs GEHFLÜGEL
steuert das teilweise Önen und Schließen
des Tors.
Um den Status des Eingangs START und
GEHFLÜGEL zu erkennen, jeweils die LED DL4
und DL5 kontrollieren, diese Eingänge bleiben
im Ruhezustand ausgeschaltet.
7.7AnschlussderSchaltleisteaufEingangGehügel
COMMON
PARAMETER
VALUE
1 2 3 4 5 6 7 8 9 10 11 12
SAFETY EDGE
23 CF
Das Eingreifen des Eingangs SCHALTLEISTE
kehrt die Torbewegung während des Önens
für ca. 20 cm um.
Um den Status des Eingangs SCHALTLEISTE zu
erkennen, jeweils die LED DL5 kontrollieren,
dieser Eingang bleibt im Ruhezustand einge-
schaltet
ACHTUNG: zur Aktivierung der Schaltleiste
auf dem Eingang 2, in den Parameter 23
begebenunddenWertCFauswählen
