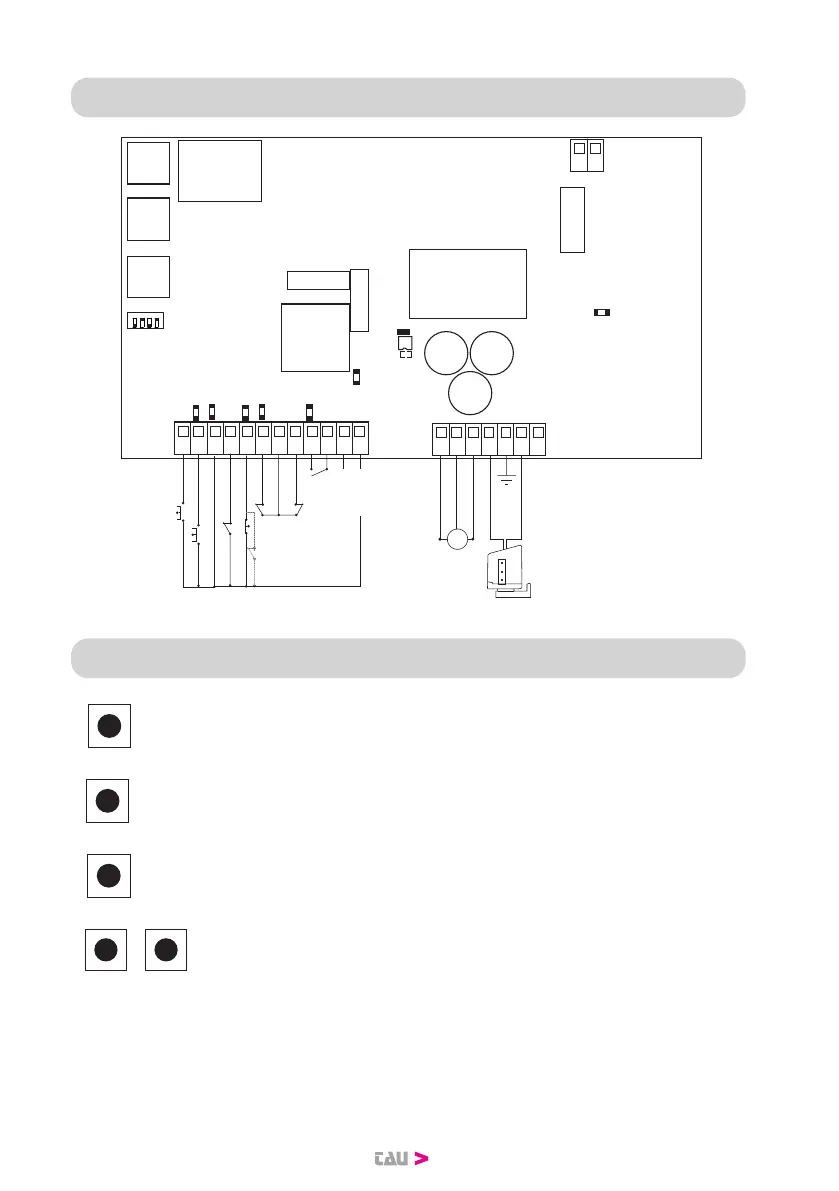

8. RIASSUNTO COLLEGAMENTI ELETTRICI
P1
8.8
P2
P3
SW1
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18 19
21 20
START
PEDESTRIAN
COMMON COMMON
PHOTOCELL
STOP
L. S. OP
L. S. CL
AUX CONTACT
0 V DC
SAFETY EDGE
+12 V DC
MOTOR
3 ~
1 2 3 4
9. DESCRIZIONE PULSANTI
P1
Il tasto P1 ha la funzione di decrementare di una unità sui
parametri e sui valori.
P2
Il tasto P2 ha la funzione di incremetare di una unità sui para-
metri e sui valori.
P3
Il tasto P3 ha la funzione di accedere al menù parametri e al
menù della memorizzazione della corsa; e di confermare il
valore modicato.
P1 P2
+
La pressione contemporanea dei tasti P1 e P2, ha la funzione
di retrocedere alla voce precedente.
