56
* LÉGENDE D’AFFICHAGE:
CH= Porte fermée tE= Auto-apprentissage
CL= Fermeture de la porte ST= Arrêt enfoncé
OP= Ouverture de la porte AS= Intervention de protection ampérométrique
AP= Porte ouverte

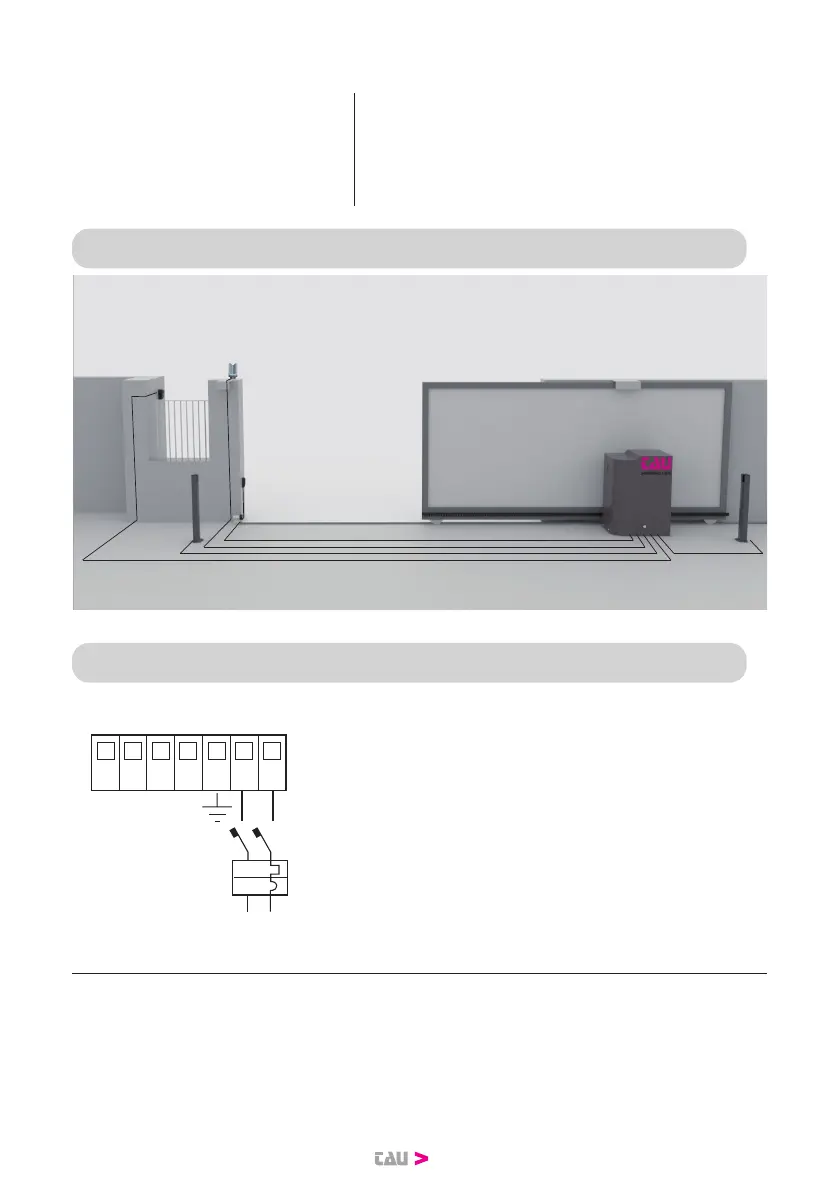

6. SCHÉMA DU SYSTÈME ÉLECTRIQUE
7. CONNEXIONS ÉLECTRIQUES
7.1 Connexion de la ligne électrique
13 14 15 16 17 18 19
xx
16 A
230 V AC
N F
La ligne électrique doit avoir un câble tripo-
laire d’au moins 2,5 mm2 par pôle, elle doit
être protégée par un disjoncteur 16 A et un
diérentiel 30 mA.
