tau D820M - Collegamento Selettore a Chiave; Collegamento Bordo Sensibile Su Ingresso Pedonale

7
0 V DC
+12 V DC
START
PEDESTRIAN
COMMON
1 2 3 4 5 6 7 8 9 10 11 12
DL2 DL4 DL3 DL1
LC
T1
LF
AERIAL
L’intervento dell’ingresso START comanda
l’apertura e chiusura totale del cancello.
L’intervento dell’ingresso PEDONALE comanda
l’apertura e la chiusura parziale del cancello.
Per visualizzare lo stato dell’ingresso START e
PEDONALE guardare rispettivamento i led DL4
e DL5, questi ingressi a riposo restano spenti.

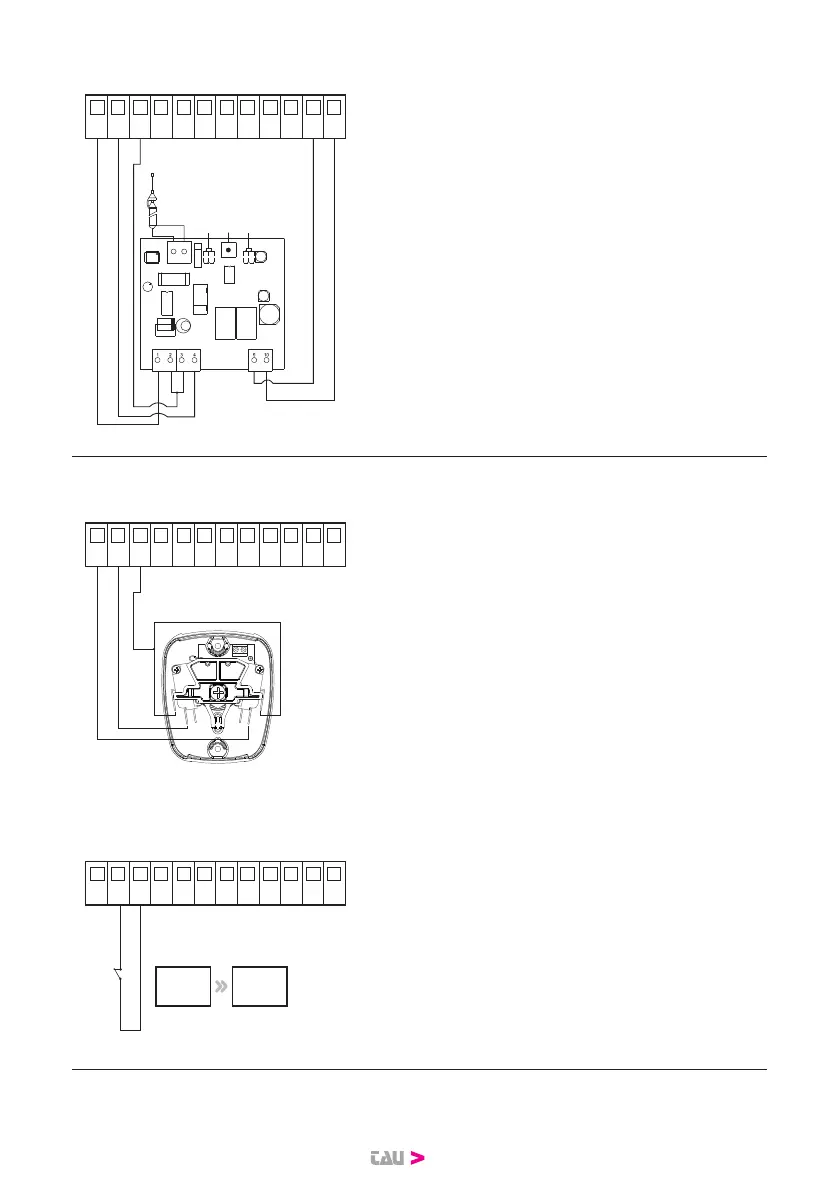

7.6 Collegamento selettore a chiave
START
PEDESTRIAN
COMMON
1 2 3 4 5 6 7 8 9 10 11 12
L’intervento dell’ingresso START comanda
l’apertura e chiusura totale del cancello.
L’intervento dell’ingresso PEDONALE comanda
l’apertura e la chiusura parziale del cancello.
Per visualizzare lo stato dell’ingresso START e
PEDONALE guardare rispettivamento i led DL4
e DL5, questi ingressi a riposo restano spenti.
7.7Collegamentobordosensibilesuingressopedonale
COMMON
PARAMETER
VALUE
1 2 3 4 5 6 7 8 9 10 11 12
SAFETY EDGE
23 CF
L’intervento dell’ingresso BORDO SENSIBILE
inverte il movimento del cancello durante
l’apertura per circa 20 cm.
Per visualizzare lo stato dell’ingresso BORDO
SENSIBILE guardare il led DL5, questo ingres-
so a riposo resta acceso.
ATTENZIONE:perabilitareilbordosensibi-
le sull’ ingresso n.2 entrare nel parametro
23 e selezionare il valore CF
