tau D820M - Entrée Stop

57

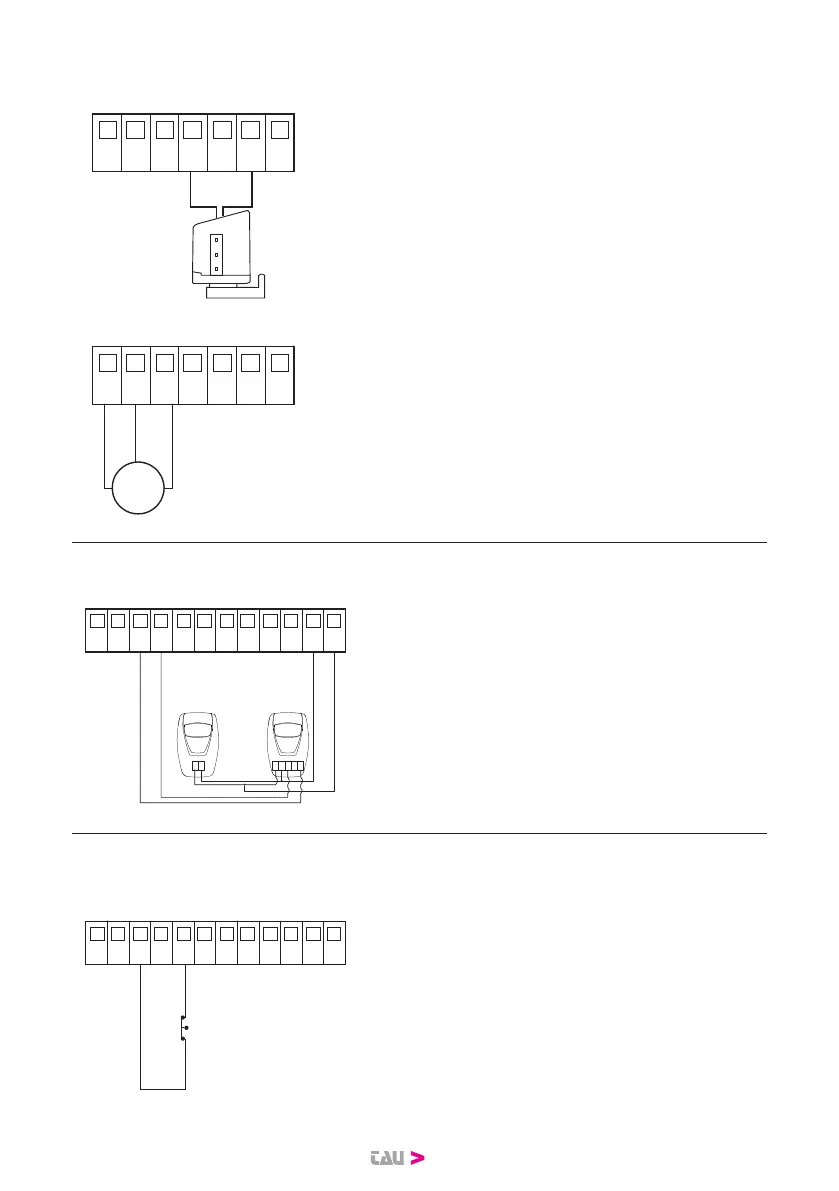

7.2 Connexion du moteur électrique et du feu clignotant
13 14 15 16 17 18 19
Puissance maximale: 50 W et 230 V AC
13 14 15 16 17 18 19
MOTOR
3 ~
Moteur triphasé 230 V AC.
Puissance maximale 1100 W.
7.3 Connexion des photocellules
1 2 3 4 5 6 7 8 9 10 11 12
RX
1 2 3 4 5
TX
1 2
COMMON
PHOTOCELL
PHOTOCELL
0 V DC
+12 V DC
Sortie d’alimentation 12 V DC pour un maxi-
mum de 500 mA. Si les 500 mA sont dépassés,
il est nécessaire de connecter un transforma-
teur externe.
Pour visualiser l’état de la photocellule, regar-
der la LED DL6, qui reste allumée lorsque la
photocellule n’est pas enclenchée.
Si la photocellule n’est pas utilisée, ponter les
bornes 3-4.
7.4Connexiondesboutonsd’arrêt(pourARRÊTD’URGENCE)etconnexiondu
bordsensible
STOP
COMMON
1 2 3 4 5 6 7 8 9 10 11 12
ENTRÉE STOP:
L’intervention de cette entrée arrête le mou-
vement du portail aussi bien en ouverture
qu’en fermeture.
Pour visualiser l’état de l’entrée STOP, regar-
dez la LED DL7, qui reste allumée lorsque
STOP n’est pas engagé.
Si l’entrée STOP n’est pas utilisée, ponter les
bornes 3-5.
