Schémas hydrauliques
Vous pouvez télécharger le mode d’emploi complet avec tous les schèmes et programmes
de la page Internet: www.ta.co.at domaine DOWNLOADS
 Systèmes pompes-vannes des programmes 49, 177, 193, 209, 225, 226, 227, 417, 625 :
Régulation de la vitesse (si activée) :
 Sortie de commande COS 1 : La régulation de la vitesse agit seulement en cas de
chargement sur l'accumulateur 1. Si le capteur 2 ne dépasse pas max1 (chargement sur
l'accumulateur 2 ou 3), la pompe fonctionne à une vitesse maximale.
Selon le mode d'émission, la vitesse maximale correspond au niveau analogique 100 (mode
0-100, MAX = 100)) ou au niveau analogique 0 (mode 100-0, MAX = 100)).
 Sortie de commande COS 2 : La régulation de la vitesse agit en cas de chargement sur tous
les accumulateurs.
 RVP (uniquement pour les pompes standard) : La régulation de la vitesse agit seulement en
cas de chargement sur l'accumulateur 1.

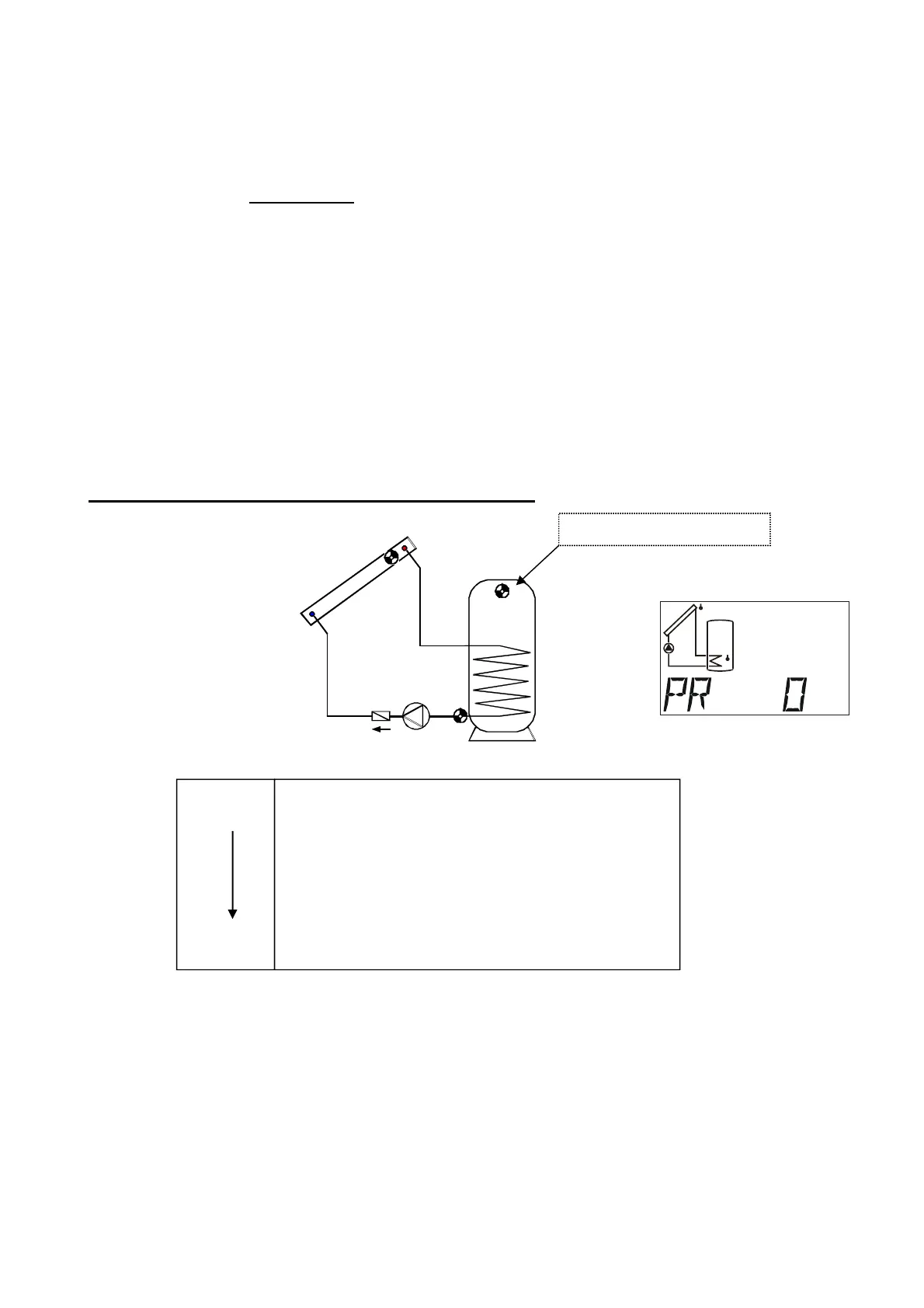

Programme 0 - Installation solaire = Réglage usine
Programme 0: La pompe A1 fonctionne quand :
 S1 a dépassé le seuil min1  et que S1 est supérieur à S2 de l’écart de température diff1
 et que S2 n’a pas dépassé le seuil max1.
A1 = S1 > (S2 + diff1) & S1 > min1 & S2 < max1
Tous les programmes +1:
En outre, il existe la règle suivante : Si S3 dépasse le seuil max2, la pompe A1 est désactivée.
S1
min1
S2
max1
diff1
A1
Réglages nécessaires :
max1 … Limitation ACC S2  A1
max2 … Voir tous les programmes +1
min1 … Temp. mise marche coll. S1  A1
diff1 … Coll. S1 – ACC S2  A1
S1
S2
A1
S3
S3 pour le programme +1
