Manipulation

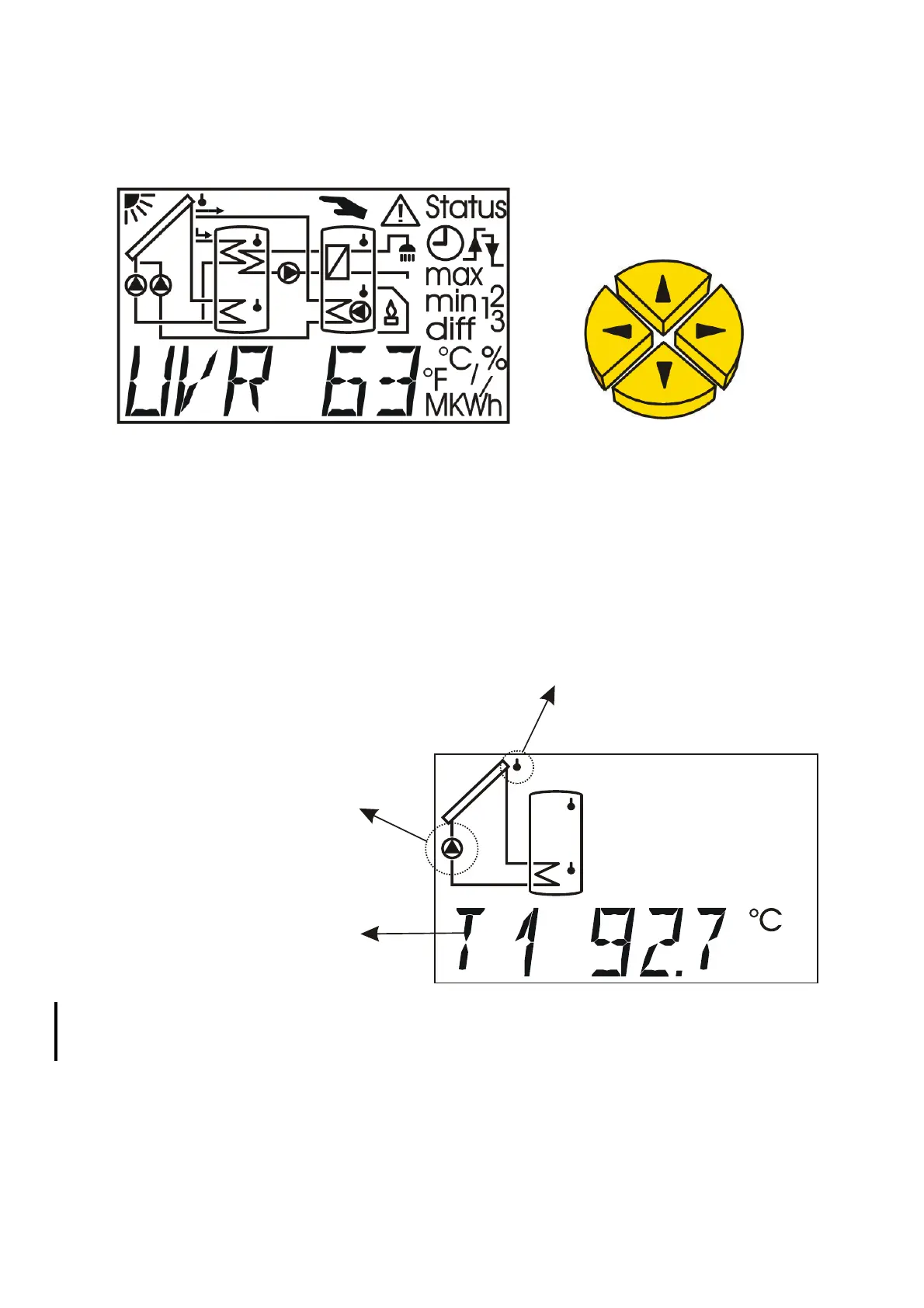

Le grand afficheur comporte tous les symboles d’information importants et une zone de texte en
clair. La navigation avec les touches de coordonnées est adaptée au déroulement de l’affichage.
= Touches de navigation pour sélectionner l’affichage et modifier les paramètres.
= Entrée dans le menu, libération d’une valeur à des fins de modification avec les touches de
navigation. (Touche d’entrée)
= Retour du dernier niveau de menu sélectionné, sortie du paramétrage d’une valeur. (Touche
retour)
Au niveau principal, les touches latérales sont les touches de navigation pour sélectionner
l’affichage souhaité, tel que la température du collecteur ou de l’accumulateur. A chaque pression, un
autre symbole de capteur clignote et la température correspondante s’affiche.
Le symbole de capteur clignote : affichage de la
température de ce capteur
Le symbole de pompe clignote :
La sortie est active
(la pompe fonctionne)
Température actuelle du
capteur 1
Pour les programmes ne permettant pas l'affichage d'un diagramme sur l'écran, la partie supérieure
reste vide. Pour certains programmes, l'affichage a uniquement été rapproché du diagramme effectif,
certains symboles peuvent manquer.
Les sorties actuellement actives sont reconnaissables aux chiffres 1 à 3 de
couleur verte situés sur le côté de l’écran. Lorsque la régulation de la vitesse de
rotation est active, l’affichage de la sortie 1 clignote alors en fonction du niveau de
vitesse de rotation.
3
2
1
