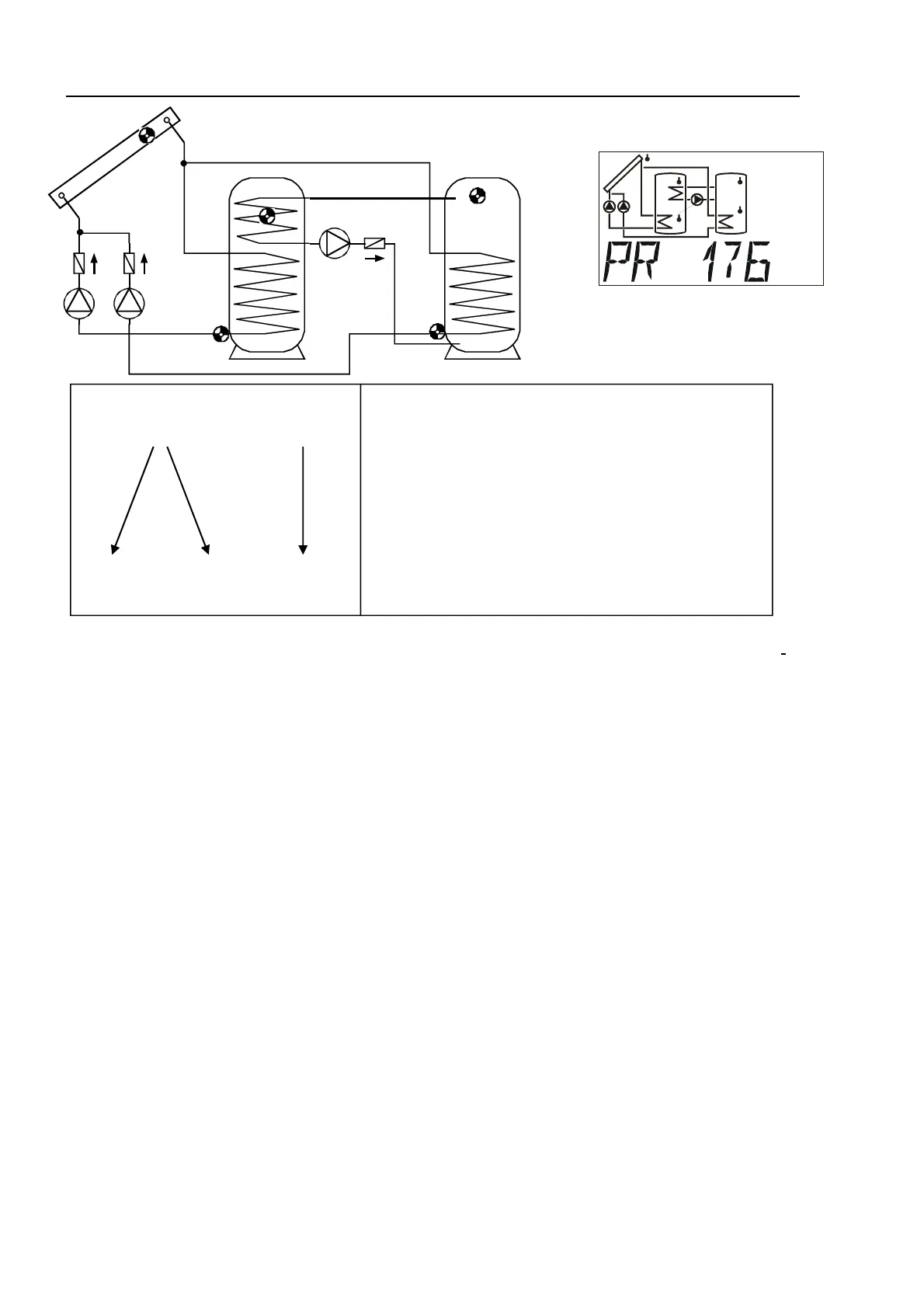

Progr. 176 - Installation solaire à 2 récepteurs et fonction de pompe de chargement
Programme 176: La pompe solaire A1 fonctionne quand: S1 a dépassé le seuil min1  et que S1
est supérieur à S2 de l’écart de température diff1  et que S2 n’a pas dépassé le seuil max1.
La pompe solaire A2 fonctionne quand : S1 a dépassé le seuil min1  et que S1 est supérieur à S3
de l’écart de température diff2  et que S3 n’a pas dépassé le seuil max2.
La pompe de chargement A3 fonctionne quand : S5 a dépassé le seuil min2  et que S5 est
supérieur à S4 de l’écart de température diff3  et que S4 n’a pas dépassé le seuil max3.
A1 = S1 > (S2 + diff1) & S1 > min1 & S2 < max1
A2 = S1 > (S3 + diff2) & S1 > min1 & S3 < max2
A3 = S5 > (S4 + diff3) & S5 > min2 & S4 < max3
Tous les programmes +1:
Une pompe A1 et une soupape à trois voies A2 sont utilisées à la place des deux pompes A1 et A2.
Réglage de la vitesse : Respecter les remarques à la page 37 !
Sans attribution prioritaire, le chargement s'effectue prioritairement sur l'accumulateur 2.
A1 ... pompe commune A2 ... Soupape (A2/S est sous tension lors d'un chargement sur
l'accumulateur AC2)
Tous les programmes +2:
Si les deux accumulateurs ont atteint la température maximum par l’installation solaire, les pompes
A1 et A3 sont activées (fonction de refroidissement de l’accumulateur).
Tous les programmes +4 :
Les deux circuits solaires ont des seuils d’activation séparés sur S1 :
La sortie A1 garde la valeur min1 et A2 commute avec min3.
Tous les programmes +8 : la limitation de l’accumulateur SP1 s’effectue à l’aide du capteur
indépendant S6 et du seuil maximal max1. (plus aucun seuil maximal sur S2 !)
L’ordre de priorité entre ACC 1 et ACC 2 peut être réglé dans le menu des paramètres sous AP. De
surcroît, une fonction de la priorité solaire peut être configurée pour ce schéma dans le menu PRIOR.
Réglages nécessaires:
max1 … Limitation ACC1 S2  A1
max2 … Limitation ACC2 S3  A2
max3 … Limitation ACC1 S4  A3
min1 … Temp. mise marche coll. S1  A1, A2
min2 … Temp. mise marche ACC2 S5  A3
min3 … Voir tous les programmes +4
diff1 … Coll. S1 – ACC1 S2  A1
diff2 … Coll. S1 – ACC2 S3  A2
diff3 … ACC2 S5 – ACC1 S4  A3
S1 S5
min1 min2
S2 S3 S4
max1 max2 max3
diff2
A2
diff1
A1
diff3
A3
S1
S2
S3
S4
A1
A2
SP1 SP2
S5S4 A3
ACC1 ACC2
