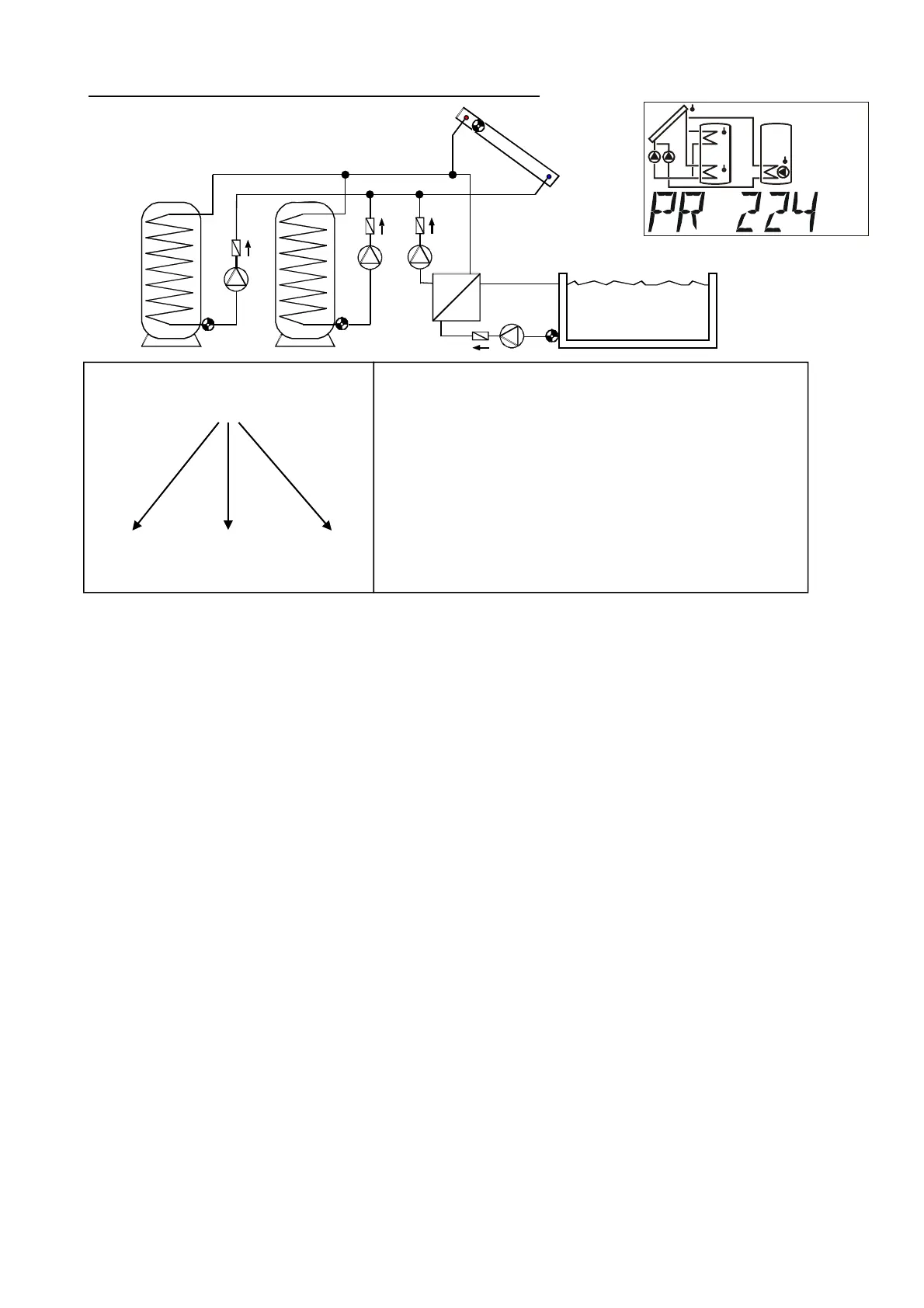

Programme 224 - Installation solaire à 3 récepteurs
Programme 224: La pompe solaire A1 fonctionne quand : S1 a dépassé le seuil min1  et que S1
est supérieur à S2 de l’écart de température diff1  et que S2 n’a pas dépassé le seuil max1.
La pompe solaire A2 fonctionne quand S1 a dépassé le seuil min1  et que S1 est supérieur à S3 de
l’écart de température diff2  et que S3 n’a pas dépassé le seuil max2.
La pompe solaire A3 fonctionne quand : S1 a dépassé le seuil min1  et que S1 est supérieur à S4
de l’écart de température diff3  et que S4 n’a pas dépassé le seuil max3.
A1 = S1 > (S2 + diff1) & S1 > min1& S2 < max1
A2 = S1 > (S3 + diff2) & S1 > min1& S3 < max2
A3 = S1 > (S4 + diff3) & S1 > min1& S4 < max3
Programme 225 : une pompe A1 et une soupape trois voies A2 sont utilisées à la place des deux
pompes A1 et A2 (système pompes – soupape entre AC1 et AC2). Réglage de la vitesse :
Respecter les remarques à la page 37 !
A1 ... pompe commune A2 ... La soupape (A2/S est alimentée en courant lors de la charge
de l’accumulateur AC 2)
Programme 226 : une pompe A1
et une soupape trois voies A3 sont utilisées à la place des deux
pompes A1 et A2 (système pompes – soupape entre AC1 et AC3). Réglage de la vitesse :
Respecter les remarques à la page 37 !
A1 ... pompe commune A3 ... La soupape (A3/S est alimentée en courant lors de la charge
de l’accumulateur AC 3)
Programme 227:
Tous les trois accumulateurs sont chargés par le biais des soupapes à trois orifices commutés en
série (A2, A3) par la pompe (A1). ACC 1 est chargé quand les deux soupapes sont sans tension.
Réglage de la vitesse : Respecter les remarques à la page 37 !
A1 ... pompe commune
A2 ... La soupape (A2/S est sous tension lors d'un chargement sur l'accumulateur AC2)
A3 ... La soupape (A3/S est sous tension lors d'un chargement sur l'accumulateur AC3)
Lorsque l'attribution prioritaire est activée au menu AP, les deux soupapes A2 et A3 ne sont
jamais mises en marche en même temps : En cas de chargement sur l'accumulateur 2, seules la
pompe A1 et la soupape A2 sont activées, en cas de chargement sur l'accumulateur 3, seule la
pompe A1 et la soupape A3 sont activées.
S1
min1
S2 S3 S4
max1 max2 max3
diff2
A2
diff1
A1
diff3
A3
Réglages nécessaires :
max1 … Limitation ACC 1 S2  A1
max2 … Limitation ACC 2 S3  A2
max3 … Limitation ACC 3 S4  A3
min1 … Temp. mise marche coll. S1  A1, A2, A3
min2 … Voir tous les programmes +8
min3 … Voir tous les programmes +8
diff1 … Coll. S1 – ACC 1 S2  A1
diff2 … Coll. S1 – ACC 2 S3  A2
diff3 … Coll. S1 – ACC 3 S4  A3
