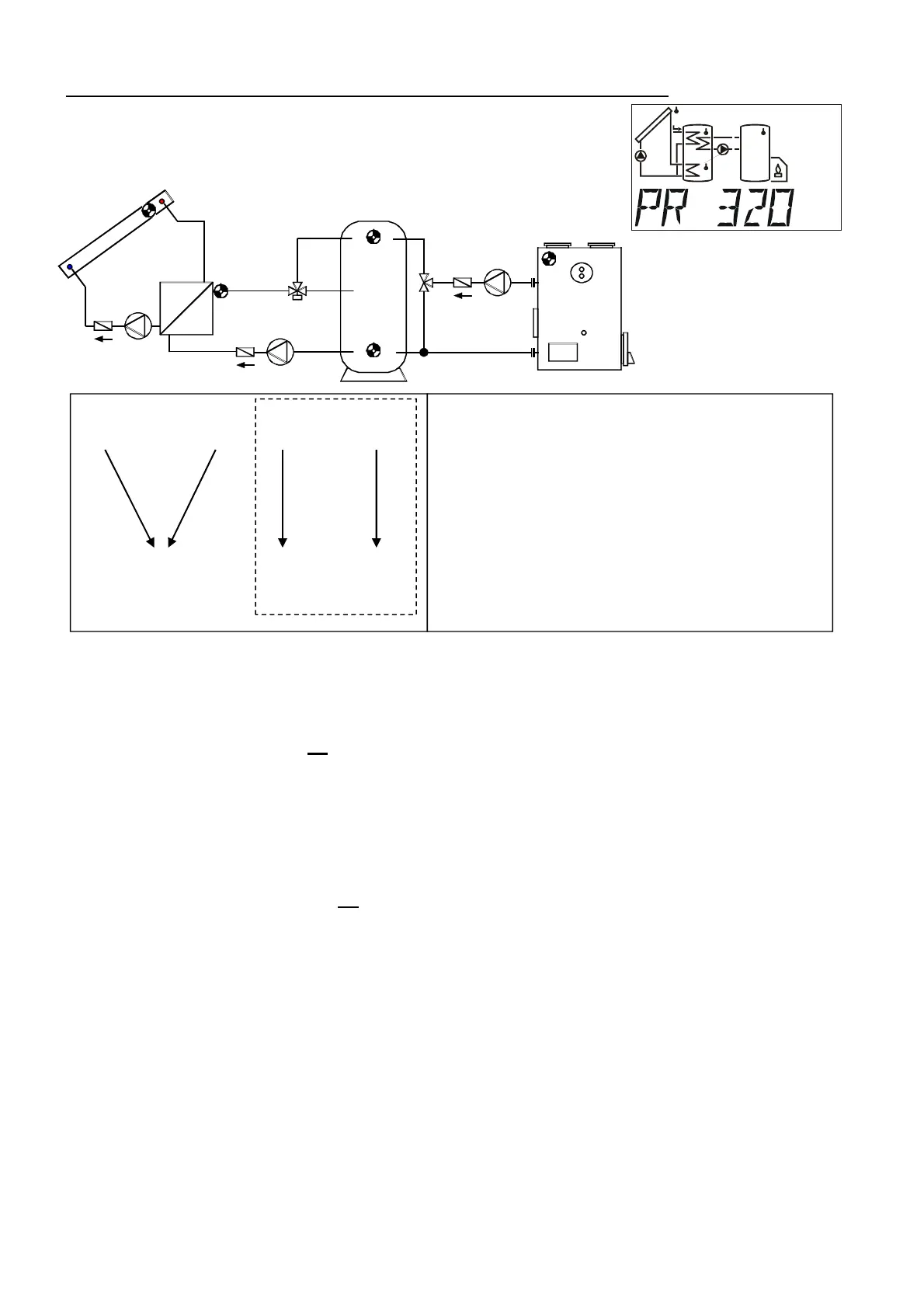

Programme 320 - Accumulateur à couches et pompe de chargement
Le système à plusieurs niveaux n’est efficace qu’avec une
régulation de la vitesse activée !
(Régulation de la valeur absolue : RA N1)
sans symbole pour S5 et
échangeur thermique
Programme 320: Les pompes solaires A1 fonctionnent quand :
 S1 a dépassé le seuil min1  et que S1 est supérieur à S2 de l’écart de température diff1
 et que S2 n’a pas dépassé le seuil max1.
La soupape à trois orifices A2 commute vers le haut si :
 S5 a dépassé le seuil min2  ou que S5 est supérieur à S4 de l’écart de température diff2
 et que S4 n’a pas dépassé le seuil max2.
La pompe de chargement A3 fonctionne quand :
 S6 a dépassé le seuil min3  et que S6 est supérieur à S2 de l’écart de température diff3
 et que S2 n’a pas dépassé le seuil max3.
A1 = S1 > (S2 + diff1) & S1 > min1 & S2 < max1
A2 = (S5 > min2 ou S5 > (S4 + diff2)) & S4 < max2
A3 = S6 > (S2 + diff3) & S6 > min3 & S2 < max3
Tous les programmes +1:
Si S4 a atteint le seuil max2, la phase de réchauffement rapide est achevée et ainsi la régulation de
la vitesse est bloquée  optimum du degré de rendement.
Lorsque la régulation de la vitesse de rotation de la pompe (RVP) est activée, le niveau de vitesse de
rotation est alors réglé au maximum ; lorsque la sortie de commande 1 est activée, le niveau
analogique pour la vitesse de rotation la plus élevée est alors émis. La sortie de commande 2 reste
inchangée et continue de réguler.
Tous les programmes +8 (pompe de chargement indépendante A3) : La pompe A3 fonctionne
lorsque :
 S6 a dépassé le seuil min3  et S6 est supérieur à S3 de la différence diff3
 et S3 n’a pas dépassé le seuil max3.
A3 = S6 > (S3 + diff3) & S6 > min3 & S3 < max3
S1 S6 S5 S5
min1 min3 <min2 >min2
A2
S2 S4 S4
max1 max2 max2
max3
diff3
A3
diff1
A1
diff2
A2
Réglages nècessaires :
max1 … Limitation ACC S2  A1
max2 … Limitation ACC S4  A2
max3 … Limitation ACC S2  A3
min1 … Temp. mise marche coll. S1  A1
min2 … Temp. mise marche STA S5  A2
min3 … Temp. mise marche chaud. S6  A3
diff1 … Coll. S1 – ACC S2  A1
diff2 … Circuit aller S5 – ACC S4  A2
diff3 … Chaudière S6 – ACC S2  A3
