Betriebsanleitung/Operating manual
F7301/F73C1/F73S1
10 BD_BE 990 c www.tecsis.de
• Eine Überlastung ist zu jeder Zeit auszuschließen.
• Das Ausgangssignal ist auf dem Typenschild (Abb. 1 bis 3, S. 10)
vermerkt.
• Die Belegung des Anschlusses ist ebenfalls auf dem Typenschild
und im Abschnitt „Elektrischer Anschluss” zu finden. Es ist stets auf
die richtige Polung zu achten.

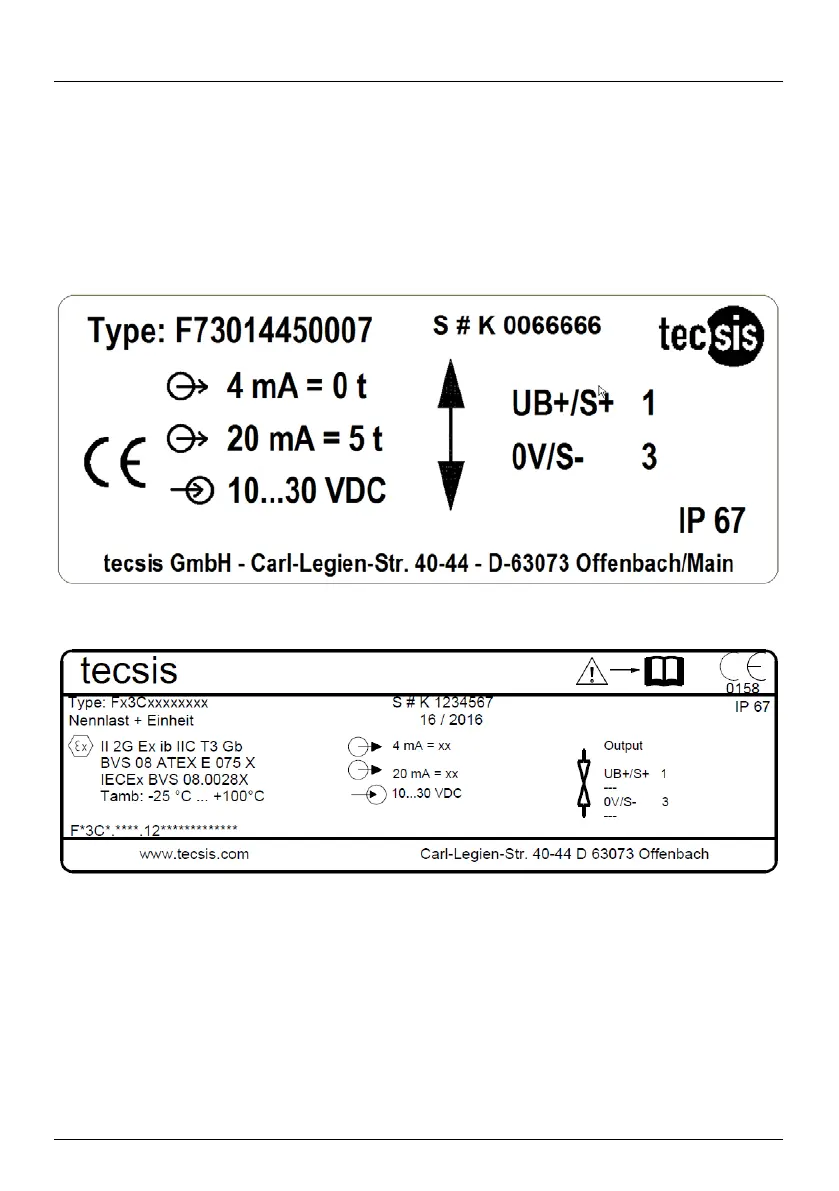

Abb. 1 Beispiel: Typenschild Standardversion – 1 x Anschlussstecker
Ausgangssignal 4…20 mA
Abb. 2 Beispiel: Typenschild Atex-Zulassung nach EN 60079-0:2012: Ex ib und
EN 60079-11:2012 – 1 x Anschlussstecker Ausgangssignal 4…20 mA
