Betriebsanleitung/Operating manual
F7301/F73C1/F73S1
www.tecsis.de BD_BE 990 c 11
Type Baureihe
Signal
Hilfsenergie
S# Fabrik-Nr.
UB+/ S+ Anschlussbelegung – Versorgung + / Signal +
0V/S- Anschlussbelegung – Versorgung - / Signal -
UR+/UR- Relais (SIL-Sprung)
S-Test SIL-Sprung
Allgemeine Einbaurichtlinien 6.2
• Torsions- und Biegemomente sind zu vermeiden. Zu den Querbelas-
tungen und Seitenkräften gehören auch die entsprechenden Kompo-
nenten der eventuell schräg eingeleiteten Messgrößen.
• Torsionsmomente, z. B. aufgrund der Seilkonstruktionen, Biegemomen-
te bzw. Seitenkräfte verursachen Messfehler und können den Aufneh-
mer bleibend schädigen.
• Es ist darauf zu achten, dass die Kraft ausschließlich über die Bolzen
und nicht über die Gabel eingeleitet wird.
• Bolzendurchmesser soll stets passend zum Bohrungsdurchmesser der
Zugmesslasche gewählt werden. Zu geringer Bolzendurchmesser kann
Messabweichungen bzw. Beschädigungen der inneren Bohrungsfläche
verursachen.
• Kraftnebenschlüsse jeglicher Art, z. B. durch Distanzringe, sind zu ver-
meiden. Diese können ebenfalls zu Messabweichungen führen.

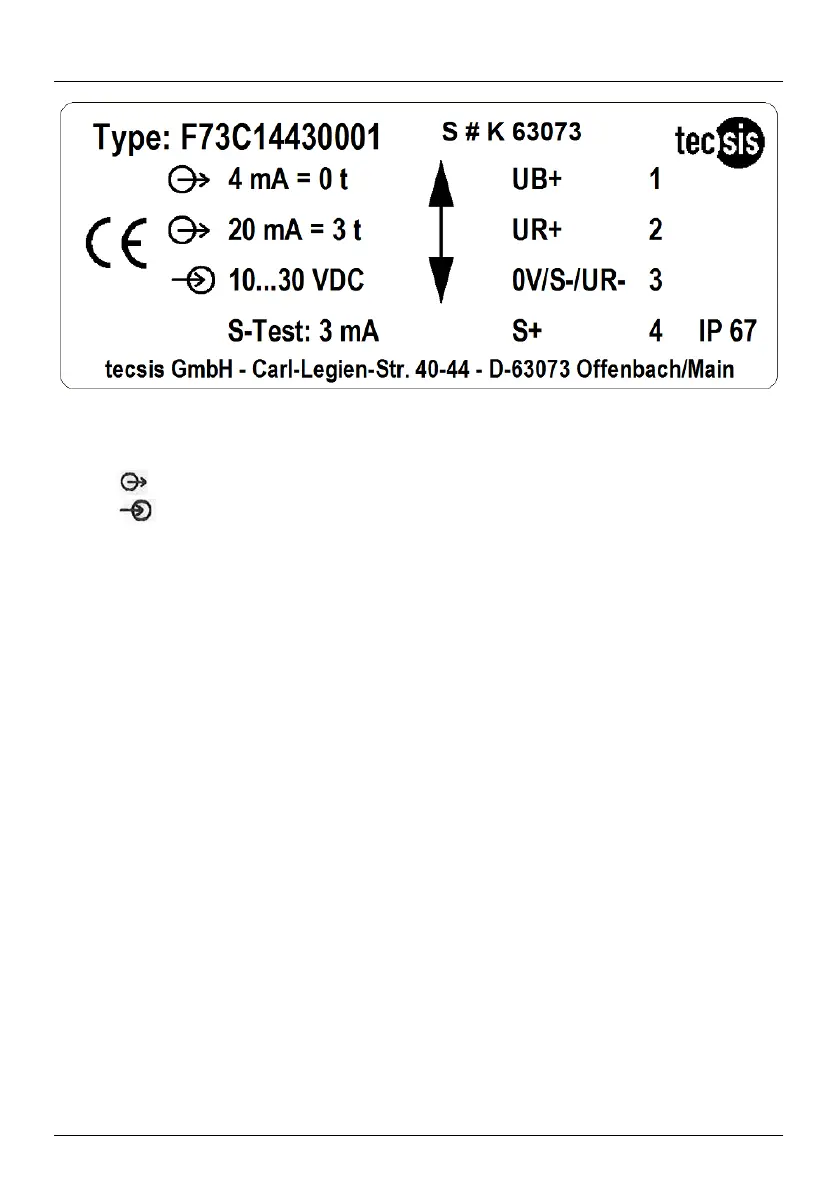

Abb. 3 Beispiel: Typenschild Version SIL-3 nach EN 62061:2005 - 1x Anschlussstecker
Ausgangssignal 4...20 mA
