Betriebsanleitung/Operating manual
F7301/F73C1/F73S1
12 BD_BE 990 c www.tecsis.de

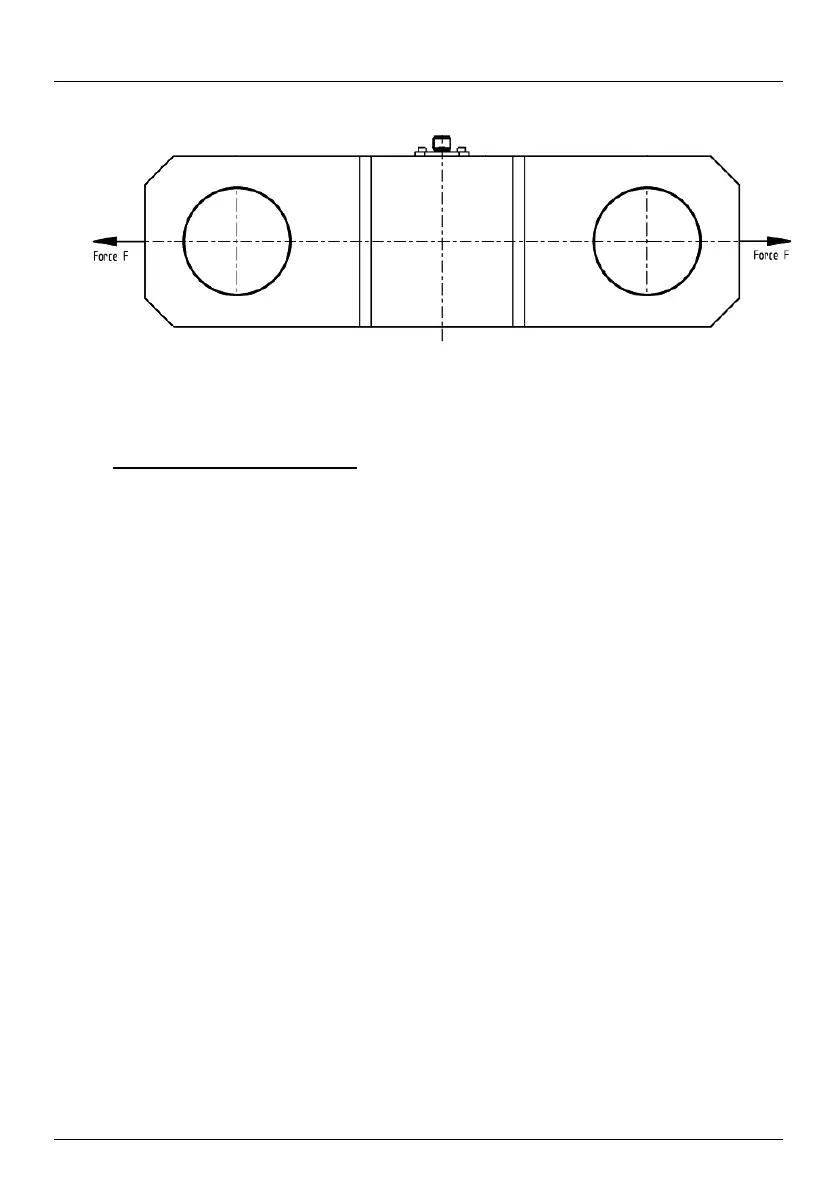

Abb.4 Krafteinleitung bei einer Zugmesslasche
7 Elektrischer Anschluss
Elektrische und magnetische Felder verursachen oft eine Einkopplung
von Störspannungen in den Messkreis. Diese Störungen gehen in ers-
ter Linie von parallel zu den Messleitungen liegenden Starkstromlei-
tungen aus, aber auch von in der Nähe befindlichen Schützen oder
Elektromotoren. Außerdem können Störspannungen galvanisch ein-
gekoppelt werden. Das geschieht insbesondere durch Erdung der
Messkette an verschiedenen Punkten, die nicht dasselbe Potential
aufweisen.
Um Einkopplungen von Störungen zu vermeiden beachten
Sie bitte folgende Hinweise:
• Verwenden Sie nur abgeschirmte, kapazitätsarme Messkabel
(tecsis Kabel erfüllen diese Bedingungen).
• Erden Sie das geschirmte Messkabel beidseitig.
• Legen Sie die Messkabel nicht parallel zu Starkstrom- und Steuer-
leitungen.
• Meiden Sie Streufelder von Transformatoren sowie Motoren und
Schützen.
• Aufnehmer, Verstärker und Verarbeitungs- bzw. Anzeigeeinheit dürfen
nicht mehrfach geerdet werden. Schließen Sie alle Geräte an densel-
ben Schutzleiter an.
