Betriebsanleitung/Operating manual
F7301/F73C1/F73S1
16 BD_BE 990 c www.tecsis.de

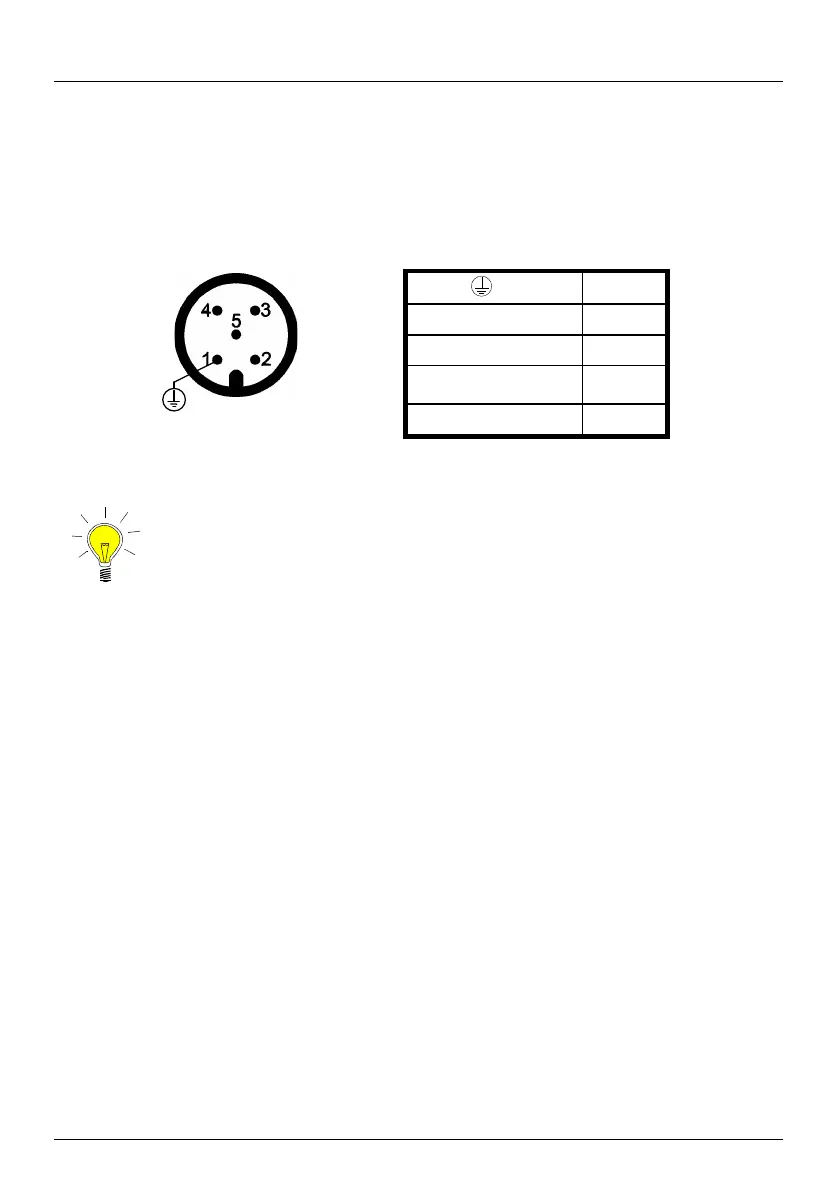

Anschlussbelegung CANopen
®
7.6
Rundsteckverbinder M12x1, 5-polig
Der Kabelschirm ist mit GND des Kraftaufnehmers verbunden.
Bei den Zubehörkabeln ist der Kabelschirm mit der Rändelmut-
ter und damit mit GND des Kraftaufnehmers verbunden. Beim
Verlängern dürfen nur abgeschirmte und kapazitätsarme Kabel
verwendet werden. Die erlaubten maximalen und minimalen
Längen des Kabels sind in der ISO 11898-2 angegeben. Dabei
ist auf eine hochwertige Verbindung auch der Abschirmung zu
achten.
Schirm
1
UB+ (CAN V+)
2
UB- (CAN GND)
3
4
Bus-Signal CAN-Low
5
