パワーオン・セルフ・テストでのオシロスコープの合格の確認
パワーオン・セルフ・テストでは、オシロスコープの全機種が起動後に正常に作動するかを確認します。
前提条件：MSO58LP 型では、モニタを後部パネルのビデオ出力に接続し、マウスを USB ポートに接続します。
1.
オシロスコープの電源を入れて、オシロスコープのスクリーンに表示が出るまで待ちます。
2.
上端のメニュー・バーで Utility（ユーティリティ）> Self Test（セルフ・テスト）を選択し、Self Test（セルフ・テスト）
のコンフィグレーション・メニューを開きます。
3.
すべてのパワーオン・セルフ・テストのステータスが Passed（合格）になっていることを確認します。
いずれかのパワーオン・セルフ・テストの結果が Failed（不合格）と表示されている場合：
a.
オシロスコープの電源を入れ直します。
b.
Utility（ユーティリティ）> Self Test（セルフ・テスト）をタップします。それでもいずれかのパワーオン・セル
フ・テストの結果が Failed（不合格）と表示される場合には、当社カスタマ・サポートに問い合わせてくださ
い。
プローブの接続
プローブとケーブルを使ってオシロスコープを被測定装置（DUT）に接続します
。プローブは信号測定のニーズに
最適なものを使用してください。

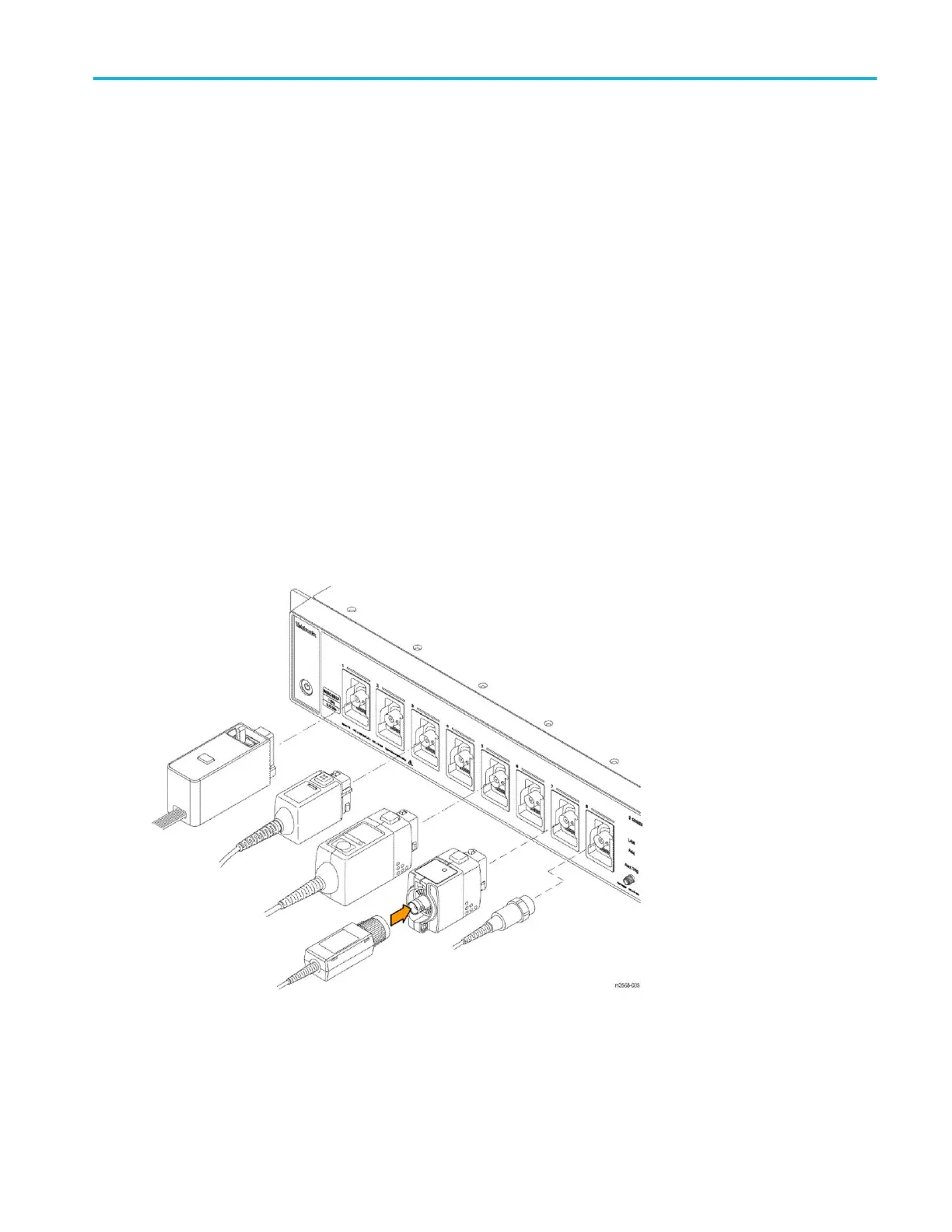

図 2 : MSO58LP 型へのプローブの接続
TPP0500 型、TPP1000 型、TekVPI+、TekVPI、またはサポートされているその他の当社アナログ
・プローブを
FlexChannel コネクタに挿入して接続します。プローブは完全に挿入されると、プローブのベース・ラッチがカチッと
音を立ててロックされます。
本機の設置
MSO58LP 型の設置と安全性に関するマニュアル
5
