Anleitung Hybrid-Sprechstelle 20-0001-BS, 20-0014-BS, 20-0016-BS
Montage
D
12 www.behnke-online.de
RT 1
RT 4
RT 5-6
RT 7-8
MIK
LP
+/– 12 V= für
Beschriftungs-
felder
RT 2
RT 3
4
Die Anschlusskomponenten ihrer Sprech-
stelle mit ihrer Basiselektronik verbinden.
Anschlusskomponenten wie Lautsprecher,
Mikrofon, Tasten, Tastwahlblock und Namens-
schilder mit der Basiselektronik wie in der Folge
gezeigt verbinden. Anschluss einer IP-Kamera
bzw. USB-Kamera entnehmen Sie den Anleitun-
gen der entsprechenden Produkte.

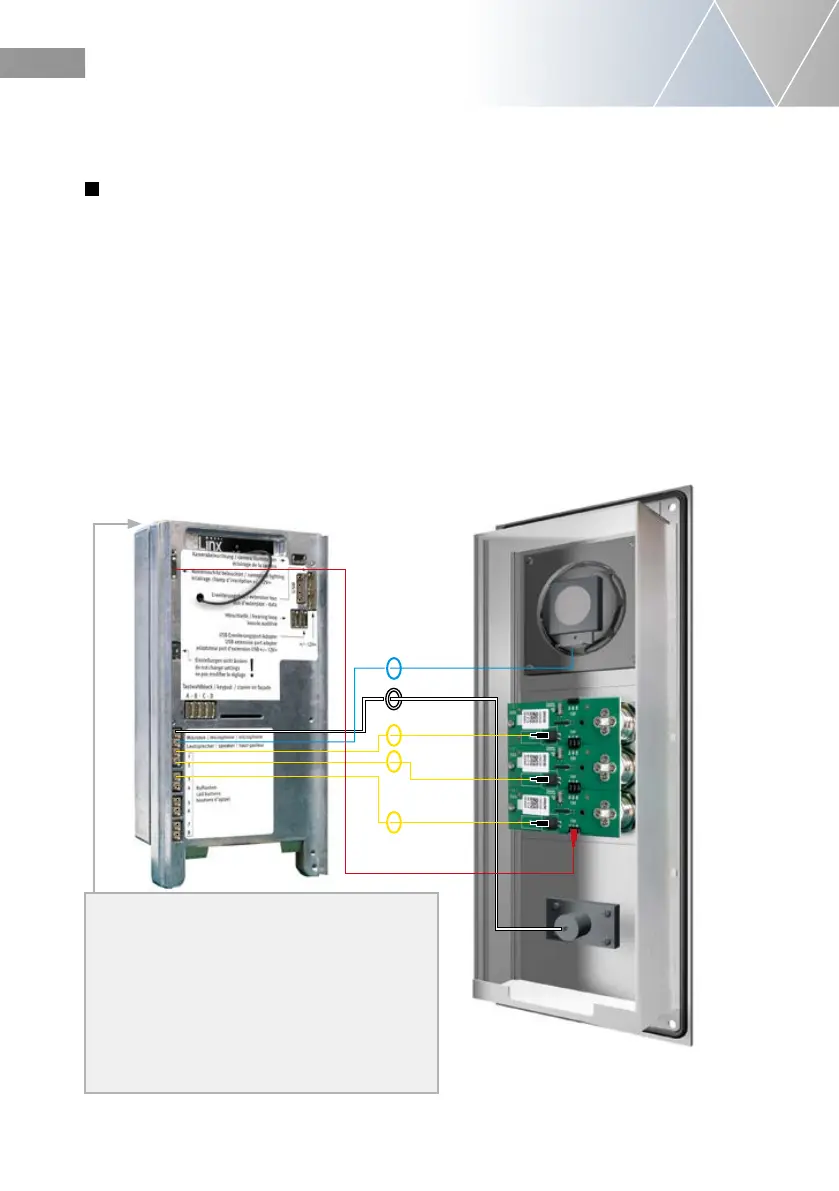

Beispiel: Verbinden von Lautsprecher, Mikrofon
und 3 Ruftasten mit mit ihrer Basiselektronik
Steckerbelegung Anschlussleitung
Serie 20, 40 und 50
LP (Blau)
▸
Lautsprecher
Mik (Weiß)
▸
Mikrofon
T (Gelb)
▸
Taste 1 bis 8 (Steckkontakt,
Beleuchtungsplatine mit
„Taste“ beschriftet)
A/B/C/D
▸
Tastwahlblock
HPI Kontakt
▸
Beleuchtung 12 V=
(Weiß) Beleuchtung Beschriftungsfeld
der und Tasten, siehe auch
Seite 13.
Bei einer Basiselektronik 20-0016-BS finden
Sie in diesem Bereich einen Befestigungswin-
kel zur Montage an bauseitigen Befestigungs-
punkten. Bemaßungen finden Sie unter:
www.behnke-online.de/masszeichungen
Beim Einbau darauf achten, dass die Sprech-
stelle in einem feuchtigkeitsgeschützten
Bereich eingebaut ist.
