Anleitung Hybrid-Sprechstelle 20-0001-BS, 20-0014-BS, 20-0016-BS
D
Montage
13www.behnke -online.de
das Modulgehäuse auf. Modulgehäuse-Abde-
ckung entfällt bei 20-0014-BS.
Achten Sie bitte darauf, dass keine Anschluss-
leitungen bei der Montage eingeklemmt
werden. Die Anschlussleitungen z.B. mit
einem Kabelbinder fixieren und im Modulge-
häuse verlegen.
6
Sprechstelle mit dem Netzwerk oder dem
a/b-Port verbinden (siehe ab Seite 16) und
in das entsprechend vorbereitete Gehäuse oder
Säule einbauen.

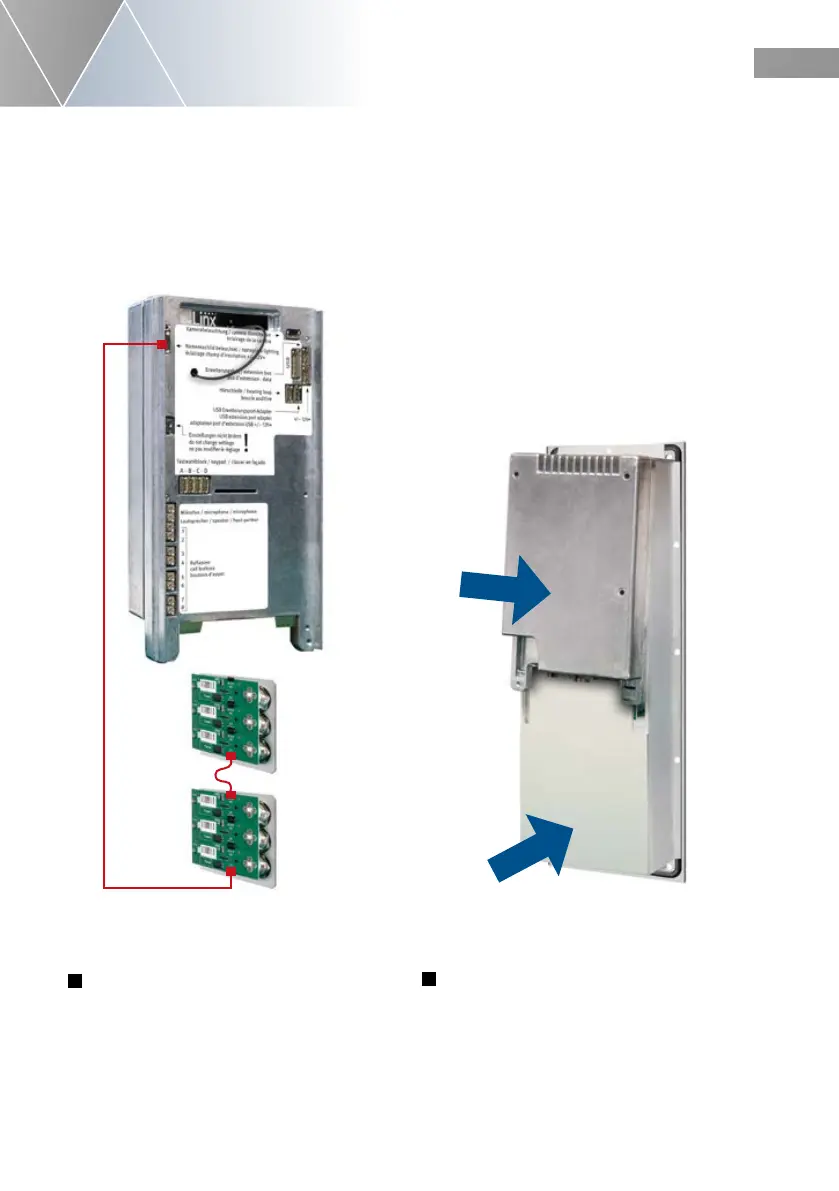

Schritt 2:
Elektronikbox
einklipsen
Schritt 1: Modulgehäuse-
Abdeckung einklipsen
+/– 12 V= für Beschriftungsfelder
*im Lieferumfang des entsprechenden
Moduls enthalten.
Optional: Kommen mehr als ein Modul mit
Tasten und Namensschild bzw. mit Tasten zum
Einsatz, werden die Modulblenden wie unten in
der Skizze zu sehen miteinander verbunden.
„klick“
5
Elektronikbox auf ihren Frontrahmen inkl.
dem verschraubten Modulgehäuse aufsetzen.
Setzen Sie zunächst die Modulgehäuse-Abde-
ckung und dann die Elektronikbox wieder auf
Verbindungskabel*
