Asennus
9
FI
Liitännät muihin laitteisiin
Varmista, ennen kuin aloitat, että TV, kuvanauhuri ja satelliittivastaanotin ovat sopivasti
sijoutetut liitäntää varten:
• seinäpistorasia helposti ulottuvilla;
• TV-antennin ja satelliittiantennin kaapelietäisyydet,
• korkeintaan 10 m etäisyydellä puhelimen pistorasiasta (muuten tarvitset
jatkokaapelin).
VAROITUS
KAIKKI laitteet on irrotettava sähköverkosta ennen kuin
satelliittivastaanotin liitetään mihinkään muuhun laitteeseen.

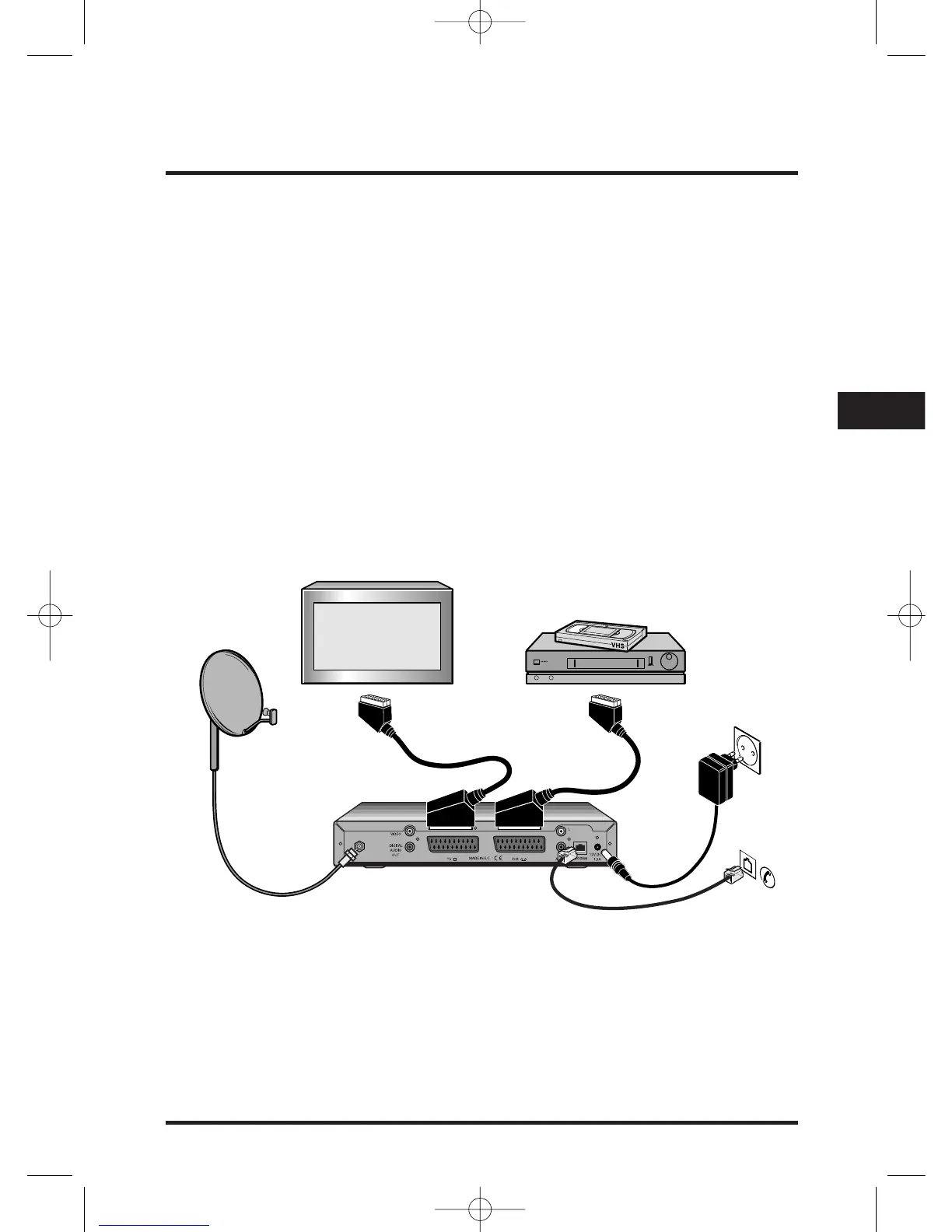

Liitäntätapa 1:TV:hen ja kuvanauhuriin
Jos kuvanauhurissa ja TV-vastaanottimessa on SCART-liittimet,Voit liittää ne alla olevan
kaavion mukaisesti.
1. Kytke satelliittivastaanotin osoitetulla tavalla SCART-kaapelilla TV-vastaanottimeen
kuuluvaan liittimeen.
2. Kytke satelliittivastaanotin osoitetulla tavalla SCART-(lisä-)kaapelilla kuvanauhurin
SCART-liittimeen.
3. Kytke satelliittiantennin kaapeli osoitetulla tavalla satelliittivastaanottimen vastaavaan
liittimeen.
SCART-kaapeli
(ei toimitettu)
Toimitettu
SCART-kaapeli
Satelliittianten
nin kaapeli
