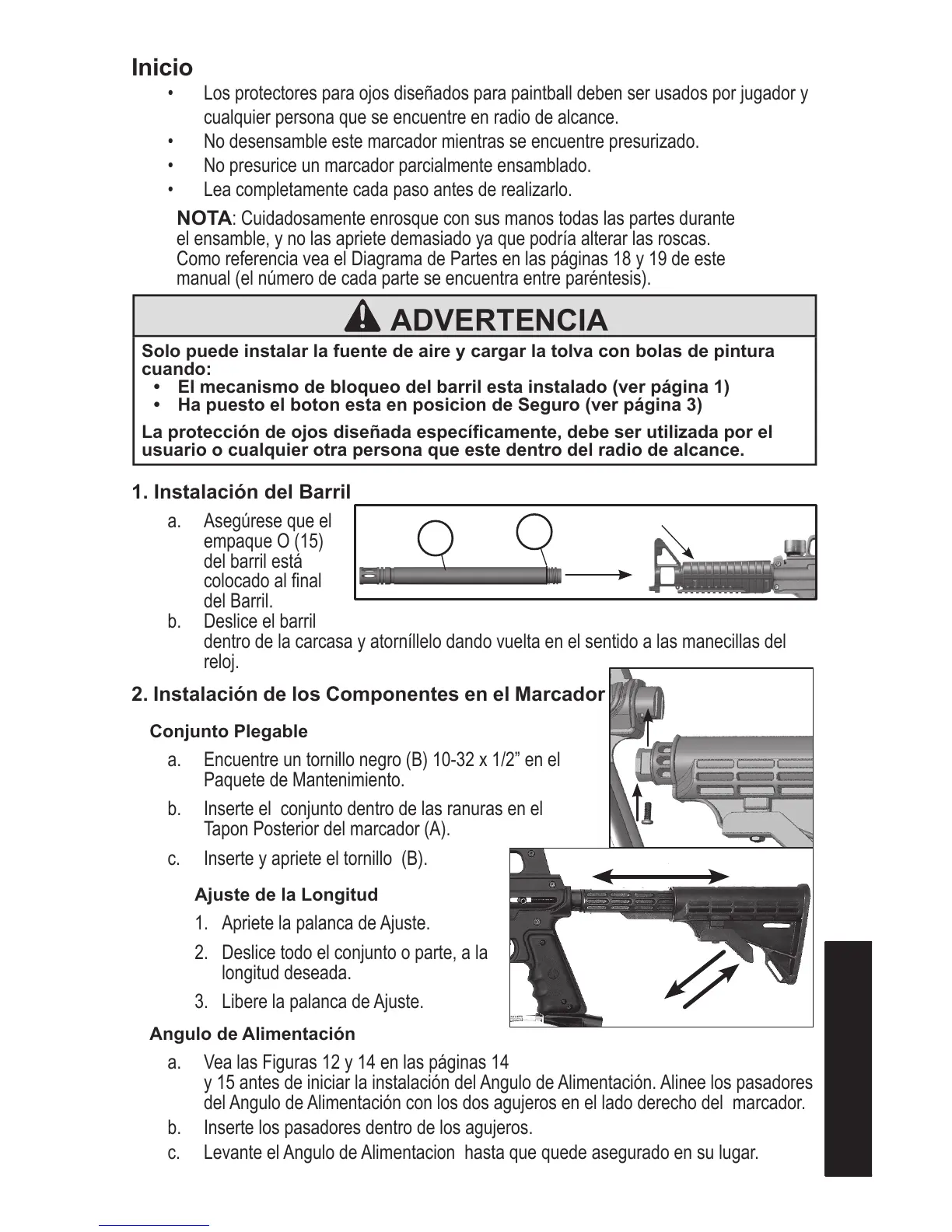

Inicio
• Losprotectoresparaojosdiseñadosparapaintballdebenserusadosporjugadory
cualquierpersonaqueseencuentreenradiodealcance.
• Nodesensambleestemarcadormientrasseencuentrepresurizado.
• Nopresuriceunmarcadorparcialmenteensamblado.
• Leacompletamentecadapasoantesderealizarlo.
NOTA:Cuidadosamenteenrosqueconsusmanostodaslaspartesdurante
elensamble,ynolasaprietedemasiadoyaquepodríaalterarlasroscas.
ComoreferenciaveaelDiagramadePartesenlaspáginas18y19deeste
manual(elnúmerodecadaparteseencuentraentreparéntesis).
ADVERTENCIA
Solo puede instalar la fuente de aire y cargar la tolva con bolas de pintura
cuando:
• El mecanismo de bloqueo del barril esta instalado (ver página 1)
• Ha puesto el boton esta en posicion de Seguro (ver página 3)
La protección de ojos diseñada especícamente, debe ser utilizada por el
usuario o cualquier otra persona que este dentro del radio de alcance.
1. Instalación del Barril
a. Asegúresequeel
empaqueO(15)
delbarrilestá
colocadoalnal
delBarril.
b. Desliceelbarril
dentrodelacarcasayatorníllelodandovueltaenelsentidoalasmanecillasdel
reloj.
2. Instalación de los Componentes en el Marcador
Conjunto Plegable
a. Encuentreuntornillonegro(B)10-32x1/2”enel
PaquetedeMantenimiento.
b. Inserteelconjuntodentrodelasranurasenel
TaponPosteriordelmarcador(A).
c. Inserteyaprieteeltornillo(B).
Ajuste de la Longitud
1. AprietelapalancadeAjuste.
2. Deslicetodoelconjuntooparte,ala
longituddeseada.
3. LiberelapalancadeAjuste.
Angulo de Alimentación
a. VealasFiguras12y14enlaspáginas14
y15antesdeiniciarlainstalacióndelAngulodeAlimentación.Alineelospasadores
delAngulodeAlimentaciónconlosdosagujerosenelladoderechodelmarcador.
b. Insertelospasadoresdentrodelosagujeros.
c. LevanteelAngulodeAlimentacionhastaquequedeaseguradoensulugar.
a
B
2
1
3
Figura 2: Instalación y Conjunto
ajustable
Figura 1: Instalación del Barril.
51
15
enSamBLe CuBierta deL BarriL
