17
E
S
P
A
Ñ
O
L
Ensamble E-Trigger
No use los ensambles electrónicos si no están ensamblados, ya que la bobina/armadura le
puede pellizcar. Revise que todas las partes se encuentren en la posición correcta antes de
ensamblarlo como se muestra en la Figura 16 en la parte baja de esta página.
Coloque la Bobina/Armadura (la armadura encaja dentro de la bobina) dentro de la mitad
derecha del recibidor.
1. Con cuidado alinee e inserte el Ensamble Electrónico dentro de la cajuela.
2. Coloque el Interruptor sobre los dos pasadores en la mitad del recibidor derecho.
3. Inserte el condensador en la cajuela.
4. Guie los cables sobre las áreas con marcas en la armadura para que quede planos
debajo de los pasadores y batería y no queden pellizcados cuando se ensamblen las
dos mitades del recibidor. Haga una inspeccione visual de todos los cables internos en
caso de que encuentre cables sueltos o dañados.
5. Inserte los pasadores de la armadura dentro de las 2 cajuelas de tal forma que se
pueda mover libremente.
6. Inserte el Disco Magnético dentro de la cajuela de la armadura como se muestra.
7. Asegúrese de que todas las partes están en su lugar como se muestra.
8. Coloque el conector de la batería en la mitad izquierda del recibidor. Asegúrese de que
el disco magnético encaja dentro de la ranura de la mitad izquierda del recibidor de tal
manera que no se rompa y que los cables no queden pellizcados cuando coloque la
mitad izquierda sobre la derecha.
Los marcadores con E-Trigger ahora deben pasar a paso 2 en la página 16.
ADVERTENCIA
Para prevenir incendios o descargas electricas, no inmerse la unidad en
liquidos. El desecho de la bateria electrica usada en esta unidad puede
estar regulada en el area donde vive. Por favor siga las regulaciones
para reciclaje local o estatal en relacion al desecho de baterias.
27
25
35
19
ta05014 diSCo magnétiCo
SoLenoide
a
rmadura
ta09935
taBLero eLeCtroniCo
ta06020
PaSador de
a
rmadura
ta01135 Cierre
02-88 reSorte
deL Cierre
interruPtor
deL gatiLLo
ConeCtoreS de
La Bateria
CondenSador
eL área
emPotrada Para
La Batería

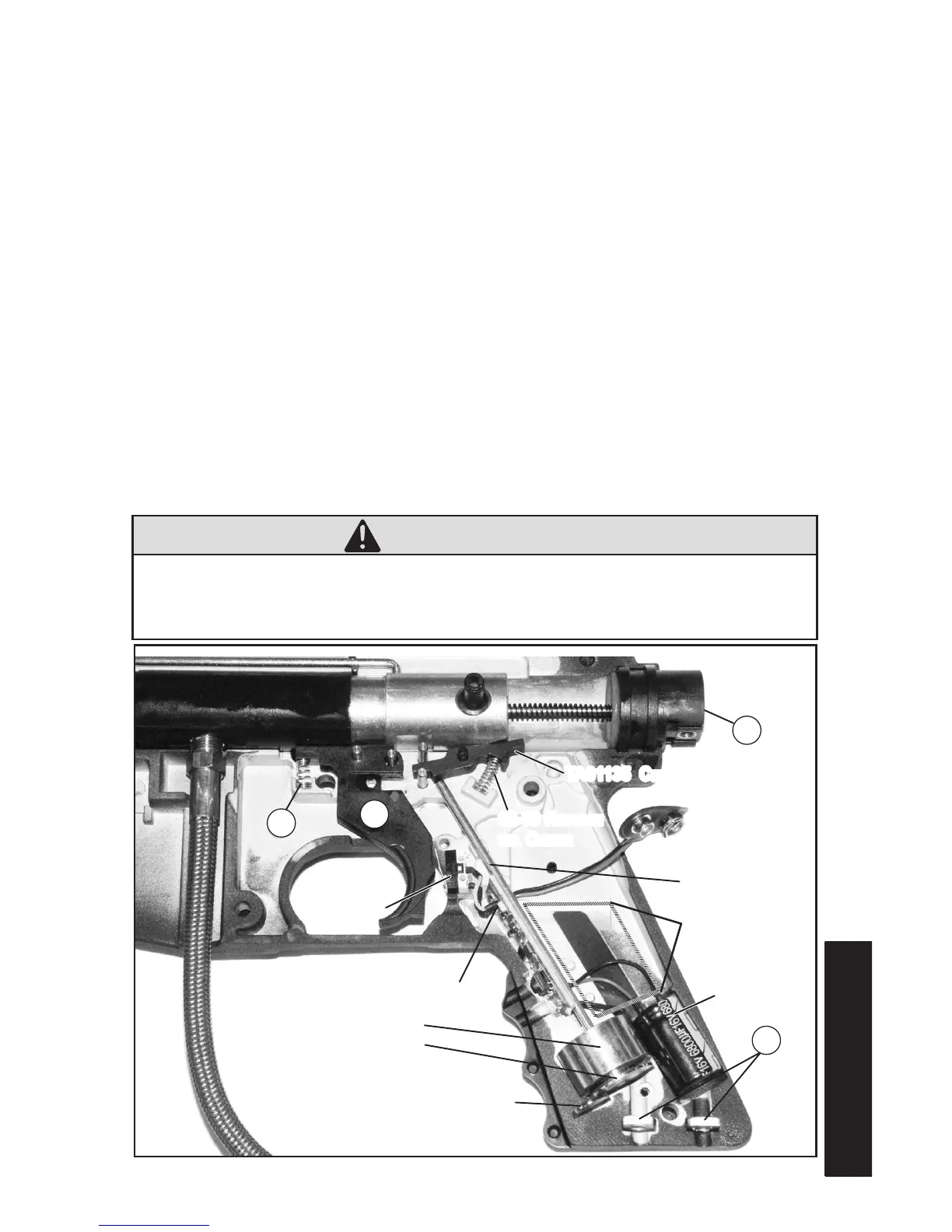

Figura 16: Componentes Re ensamble E-Trigger
