Tippmann Alpha black ELITE - Tubo de Potencia y Valvula

15
E
S
P
A
Ñ
O
L
10. Con el lado izquierdo descubierto (como se observa en la Figura 15), hale hacia afuera el
Tapón Posterior (19), para remover el empaque Bumper (15), el Pasador de Resorte
Guía
(14) y el Resorte Guía (13). Estar partes deben ser removidas antes para poder
remover El Tornillo Posterior del Mango (12).
11. Desconecte el Brazo
Conector
(16) desde la
parte Posterior (9) y El
Tornillo Frontal
(17).
12. Deslice para afuera del
Tubo de Potencia (3) el
Tornillo Frontal y revise el
Empaque (18). Limpie y
engrace el empaque O y
en caso de estar en mala
condición, reemplacelo
con uno nuevo. Haga lo
mismo con el Empaque
O posterior
(10).
Tubo de Potencia y Valvula
Reérase al Diagrama de Partes para estas instrucciones.
NOTA: No retire los acoples de la línea de gas a menos que estén presentando escape o
usted necesite reemplazar una válvula. En caso de que lo haga, use cinta teón o pasta en
la rosca antes de reinstalarla. Con cuidado y usando sus manos inicie enroscando todas las
partes y no las sobre apriete o altere las roscas de las partes cuando ensamble.
1. Para remover el Tubo de Potencia y la Válvula (5), desatornille los dos Tornillos (8)
en el lado derecho del recibidor como se ve en la Figura 14.
2. Para remover la válvula del
Tubo de Potencia, use una llave
y en forma lenta desatornille la
Línea de Gas (6) Una vez que
el acople es removido, la válvula
se podrá deslizar hacia afuera
por la parte posterior del Tubo de
Potencia.
NOTA: Revise el Empaque O de la
Válvula Externa (A) y si se encuentra
alterada, reemplácela con una nueva.
Si el Anillo O esta dañado su marcador
no funcionara correctamente.
Limpie todas las partes y Lubrique el
empaques O.
3. Reinstale la Válvula dentro del Tubo de Potencia. Inserte una válvula lubricada y limpia
dentro del Tubo de Potencia y alinee los agujeros de la Válvula y el Tubo de Potencia.
Aplique la cinta de teón o pasta para enroscar en los acoples para la línea de Gas y
con mucho cuidado enrosque la Válvula. Luego use una llave (sin apretar demasiado
para no alterar la rosca de las partes). Retire los excesos.
4. Reinstale el Tubo de Potencia dentro del recibidor, alineando los agujeros del Tubo
de Potencia y la mitad derecha del Recibidor. Aplique Cemento loctite #271 y selle las
roscas de los dos tornillos de la válvula (8) y enrosque. No apriete demasiado la tuerca
ya que puede alterarlas. Retire los exesos de loctite.

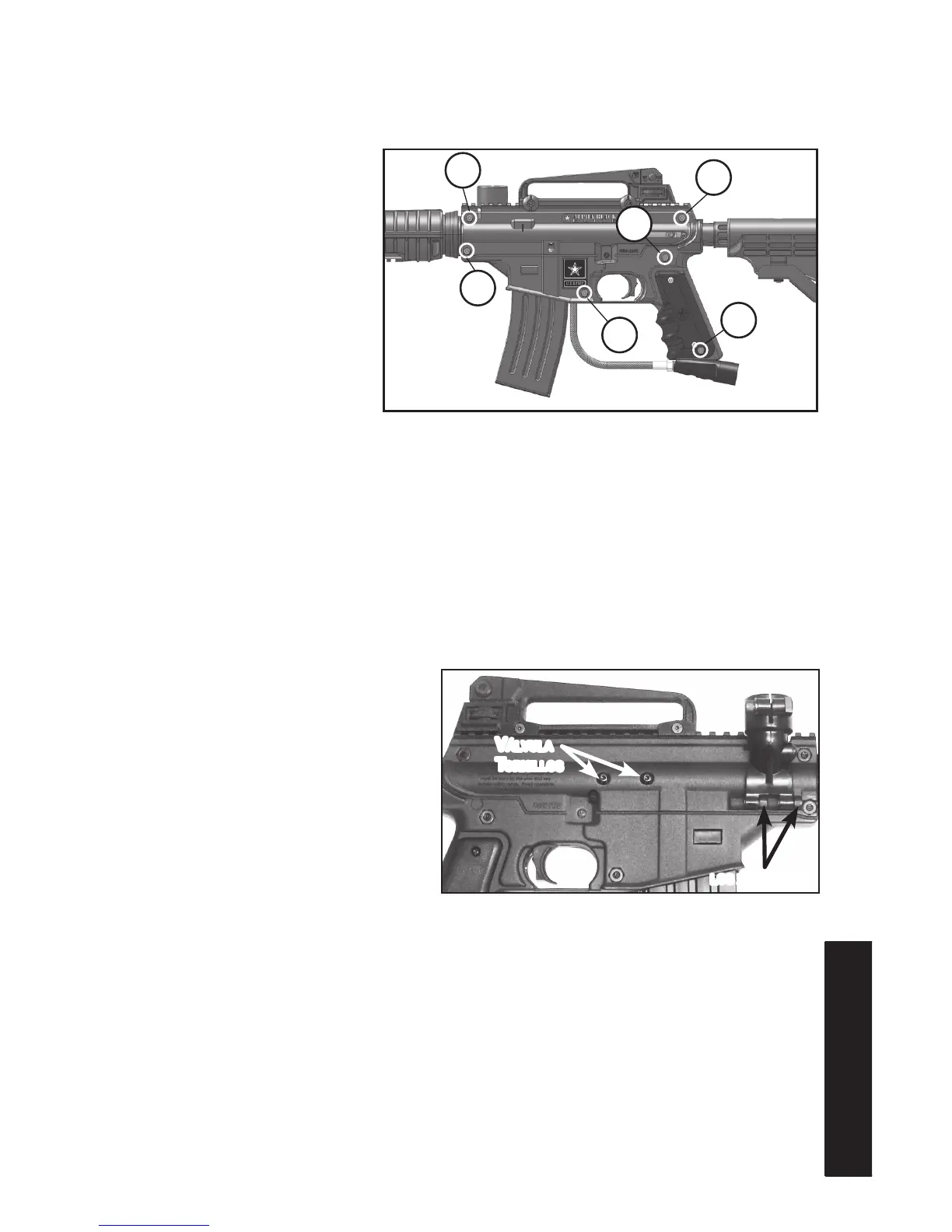

Figura 13: Remover los Tornillos de la Mitad Izquierda
del Recibidor
38
37
37
37
38
38
Figura 14: Válvula Tornillos y Angulo de
Alimentación
LoS agujeroS
váLvuLa
torniLLoS
