Instructions de démontage du X7 Phenom
Préparez une table de travail avec sufsamment d’espace pour travailler sans que de petites
pièces ne se perdent. Portez toujours des lunettes de sécurité lorsque vous démontez ou
remontez un marqueur. Référez-vous à la photo éclatée pour ces instructions (les références
des pièces sont entre parenthèses).
• Suivez les instructions de la section Décharger votre marqueur en page 7 et
Enlever le cylindre d’air/CO2 en page 12.
• Ne mettez pas sous pression un lanceur paintball partiellement assemblé.
1. Pour enlever le Canon (16), dévissez-le du récepteur supérieur. Pour le remettre,
vissez-le dans le récepteur supérieur.
2. Pour enlever l’assemblage du grip avant (15), enlevez les deux goupilles-poussoir
(12 et 13) du montage. Veuillez noter que la n° 12 est plus longue que la n° 13: rangez-
les séparément. Le grip avant peut maintenant être démonté. Pour enlever le viseur
avant
(18), enlevez la vis (19) et glissez-le vers l’avant du canon jusqu’à ce qu’il sorte
complètement.
3. Pour enlever le chargeur (17) du récepteur, appuyez
sur le bouton de déverrouillage du chargeur (voir èche
sur la Figure 11) puis, tirez-le vers le bas. Lorsque
vous appuyez sur le bouton, assurez-vous que le côté
opposé du récepteur soit dégagé pour permettre au
chargeur de sortir. Le chargeur est en réalité un faux
chargeur, qui s’ouvre et permet le rangement d’outils et
de graisse.
4. Pour enlever le récepteur inférieur, tirez les deux
goupilles-poussoir (12) du montage du récepteur
inférieur. Tirez-le ensuite vers le bas pour le séparer du
récepteur supérieur.
5. Enlevez les pièces restantes du récepteur supérieur:
a. Enlevez les goupilles-poussoir (13) restantes du récepteur supérieur.
b. Enlevez le bouchon nal (11) à l’arrière du récepteur supérieur.
c. Enlevez le bouchon de la jauge de pression (9) du récepteur supérieur.
d. Sortez le raccord du tuyau (3) du Système d’Alimentation Cyclone de son
emplacement, et enlevez-le de la soupape.
e. La soupape (47), la culasse avant (7), et le ressort de compression (6)
glisseront tous hors du récepteur supérieur. Contrôlez, nettoyez et lubriez les
pièces spéciques avec de la graisse Tippmann tous les 8000 à 10000 tirs, et avant
le remontage.
6. Pour enlever le Système d’Alimentation Cyclone (SAC), retirez d’abord le réservoir
(22) en tournant dans le sens des aiguilles d’une montre et en le soulevant du SAC.
Enlevez la vis (14). Le tube (4) aurait dû être déconnecté lors des étapes précédentes.
Mettez le SAC de côté; voir page 22 pour le démontage du SAC.
7. Pour enlever le viseur arrière (20), enlevez la vis (19) et glissez-le hors du récepteur
supérieur.
Montage/Démontage de la Flex Valve
Il n’est pas nécessaire de démonter le récepteur supérieur pour accéder et entretenir la Flex
valve ou ses pièces internes. La valve peut être glissée hors du récepteur comme décrit à
l’étape 5.e. ci-dessus.
Instructions pour le démontage (voir Figures 13 et 14 en page 17):
1. Examinez et nettoyez l’extérieur de la Valve (47).
2. Enlevez le joint anti-chocs (49) et la rondelle (48). Nettoyez et inspectez les pièces.
Remplacez-les si elles sont abîmées.

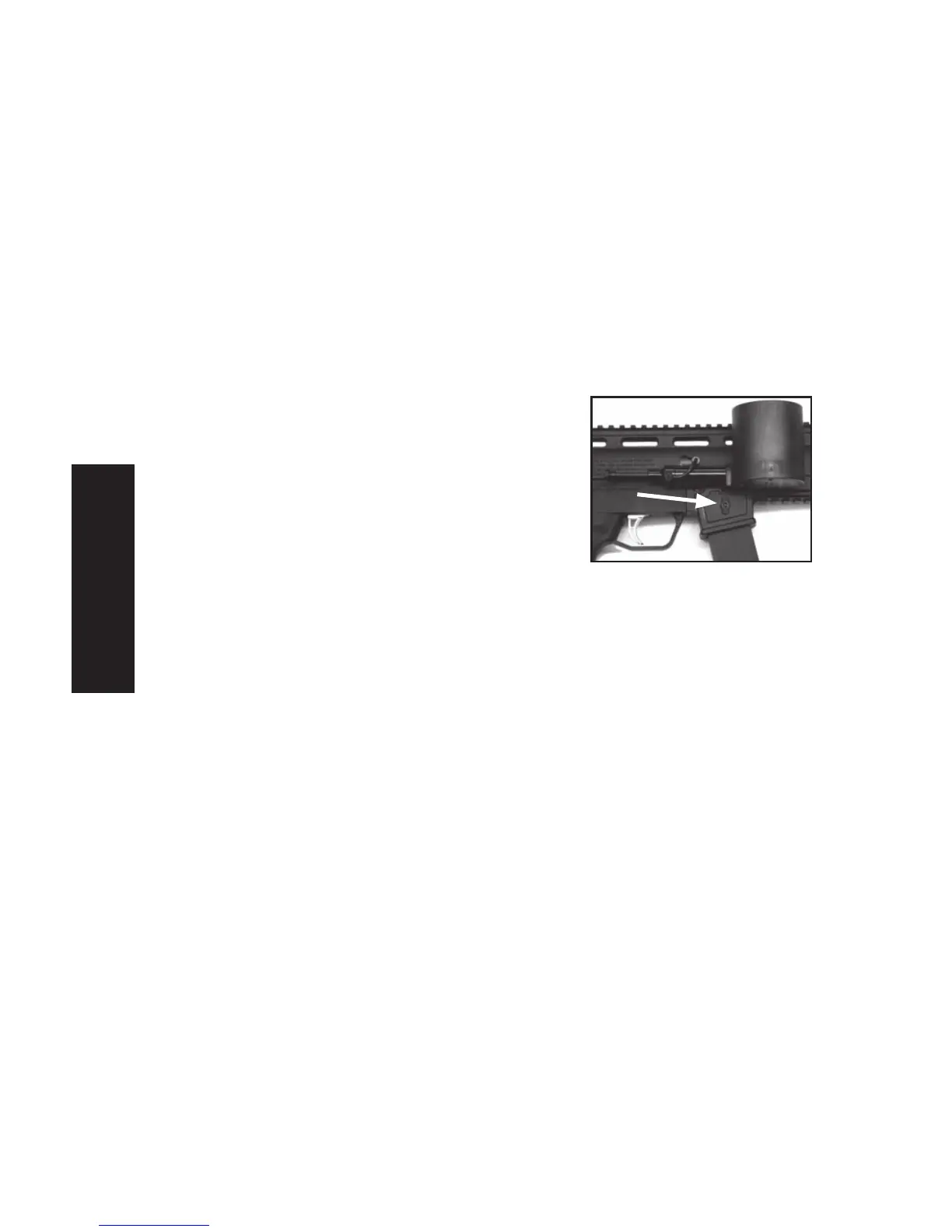

Figure 11: Bouton de
déverrouillage du chargeur
