Die Sechskantbolzen abschrauben. Steuerventilgehäuse abnehmen. Darauf achten, dass die
beiden Verbindungsbuchsen nicht verloren gehen. Kolben, Zylinder sowie Schalldämpfer (nur
DN 65 und größer) herausnehmen.
ANMERKUNG: Kolbenringe und Spannringe ohne übermäßige Kraftanwendung abnehmen.
Das Innere des Zylinders, die Kolbenringe, die kleine Bohrung im Kolben und die Dichtungen
gründlich inspizieren.

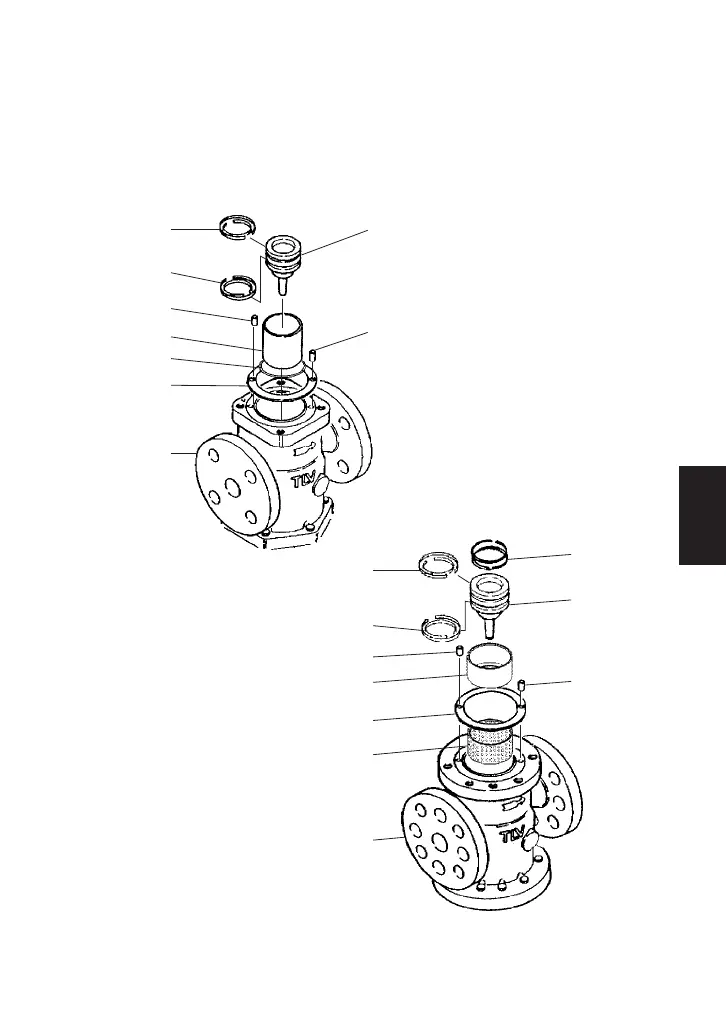

6.4 Ausbau Kolbenbereich
Abmessungen und Formgebung einiger Teile von COS und COSR Ventilen
weichen von den in diesem Kapitel gezeigten etwas ab.
Kolbenring
Spannring
Kolbenring
Spannring
Zylinder
Zylinderdichtung
Untere Dichtung
Steuerventilgehäuse
Verbindungsbuchse
Hauptventilgehäuse
Kolben
Verbindungsbuchse
Kolbenring
Spannring
Kolbenring
Spannring
Verbindungsbuchse
Zylinder
Dichtung Steuerventilgehäuse
Schalldämpfer
Hauptventilgehäuse
Dichtring
Kolben
Verbindungsbuchse
COS, COSR
(DN 15 – 50)
COS, COSR
(DN 65 – 150)
42
Deutsch
