4.12 Accessoires
Installer systématiquement une soupape d'arrêt et un manomètre à l'entrée et à la sortie, ainsi
qu'une soupape d'arrêt sur les conduites by-pass. Des vannes à boisseau sphérique ne
retenant pas le condensât sont conseillées comme soupapes d'arrêt. La conduite by-pass
devrait être au moins une fois et demi plus grande que la conduite d'entrée.

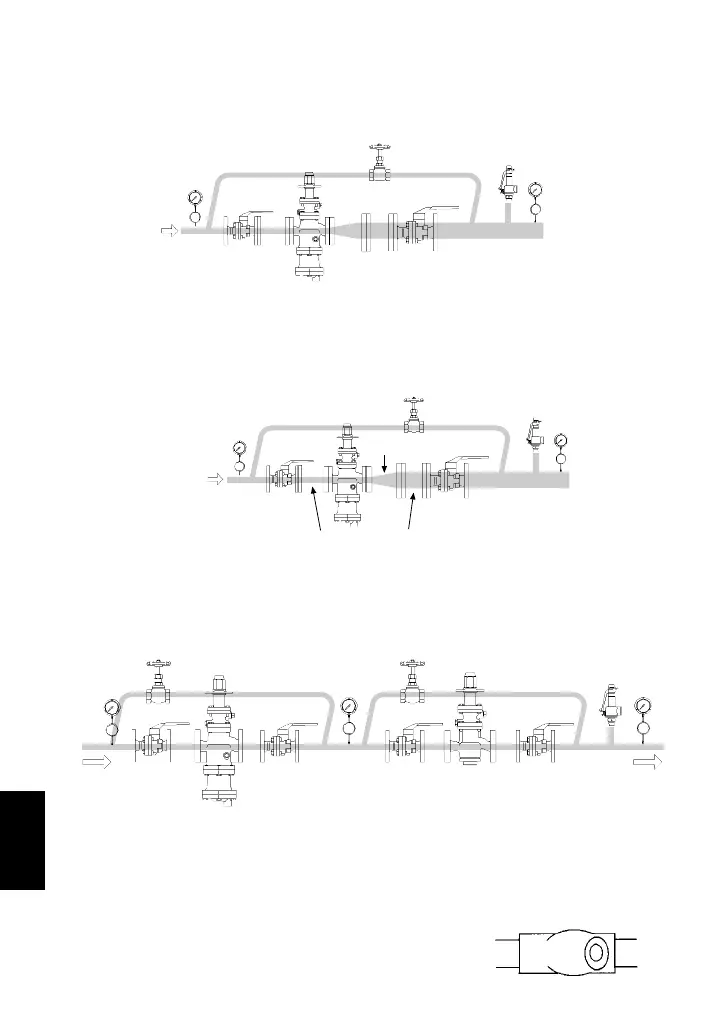

4.13 Dimension des conduites / Diffuseur
Si la vitesse de flux de la vapeur en aval est prévue d'être supérieure à 30 m/s, installer un
diffuseur afin de maintenir la vitesse de flux sous les 30 m/s. Si la distance entre le détendeur-
régulateur et l'équipement vapeur est importante, il faut prendre en compte une chute possible
de la pression lors du dimensionnement des conduites.
4.14 Réduction de la pression en deux étapes
Recourir à la réduction de la pression en deux étapes à chaque fois que la pression ne peut
être ramenée au niveau souhaité avec un seul COS/COSR (suite à des limitations dans la
plage de fonctionnement, par exemple lorsque le rapport de réduction est supérieur à 10:1)
Robinet à soupape
Diffuseur
Manomètre
Entrée
Robinet à soupape
COS/COSR
Soupape
d'arrêt
Soupape
d'arrêt
Manomètre
Robinet à soupape
Soupape
d'arrêt
COSR
Soupape
d'arrêt
Sortie
Soupape
de sûreté
Manomètre
Conduites droites : 10 d ou plus en amont 15 d ou plus en aval
Manomètre
Vanne à boisseau
sphérique
COS/COSR
Vanne à boisseau
sphérique
Manomètre
Soupape de sûreté
Un filtre en Y devrait être installé avant le COSR. Il devrait être de maille 60 ou plus fine.
Le filtre devrait être installé horizontalement et à 90˚ par rapport à l'orientation normale
vis-à-vis du tuyau, afin d'empêcher toute accumulation de condensât dans le corps de la
crépine (voir dessin).
4.15 Installation d'un filtre en Y (COSR)
59
Français
