6.5
Ausbau Abscheider (COS) und Hauptventilbereich (COS/COSR)
Um den Ausbau des Abscheiders zu erleichtern, sollte das Gehäuse auf den
Kopf gestellt werden. Die Sechskantbolzen lösen und das KA-Gehäuse abnehmen. Darauf
achten, dass der Abscheider nicht herausfällt, wenn das Gehäuse wieder umgedreht wird. Nun
können Abscheider und Führungsbuchse (für COS), bzw. Schraubdeckel (für COSR),
Hauptventilfeder, Hauptventil, Hauptventilhalter, und Abscheider-Schmutzsieb
herausgenommen werden. Hauptventilsitz mittels Steckschlüssel aus dem Gehäuse
herausschrauben. Hauptventil, Hauptventilsitz, und alle Dichtungen auf Verschleiß oder
Beschädigungen prüfen. Abscheider-Schmutzsieb reinigen.
[Nach längeren Stillstandszeiten immer Kolbenbereich durch Stopfen (falls als Option geliefert)
ausblasen.]

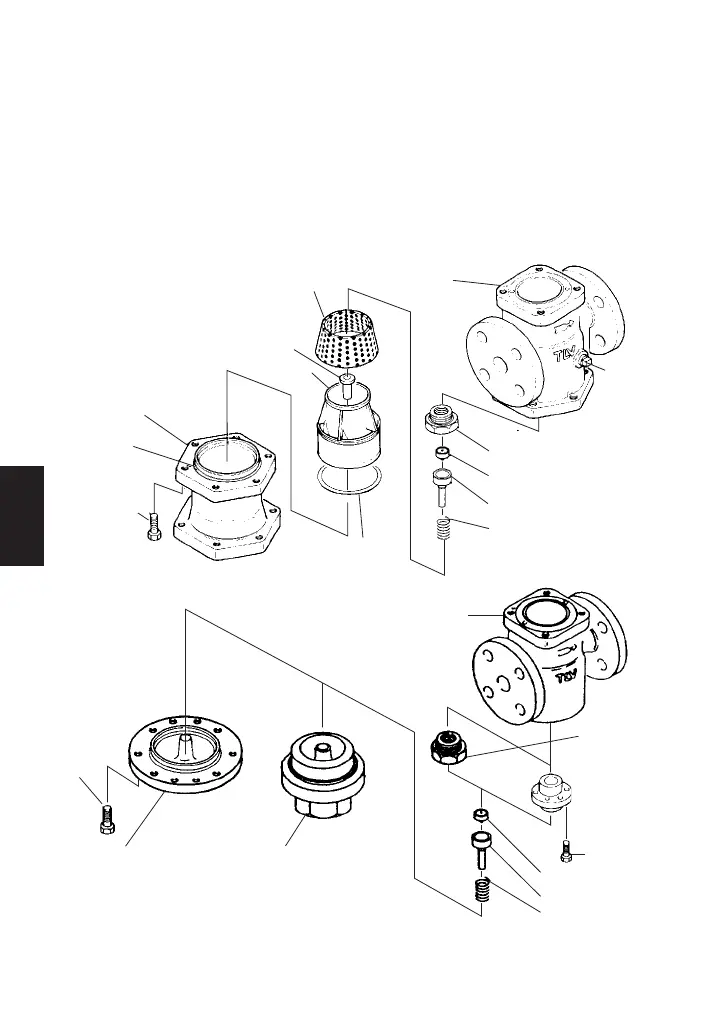

Abmessungen und Formgebung einiger Teile von COS und COSR Ventilen
größerer Nennweite weichen von den in diesem Kapitel gezeigten etwas ab.
KA-Gehäuse
Dichtung
KA-Gehäuse
Sechskant-
bolzen
Abscheider-
Schmutzsieb
Hauptventil-
Gehäuse
Hauptventilfeder
Führungsbuchse
Abscheider
Federring
Hauptventilhalterung
Hauptventil
Hauptventilsitz (mit Dichtung)
Stopfen
(Option)
COS
COSR
Hauptventilgehäuse
Sechskant-
bolzen
Sechskantbolzen
Hauptventil
Hauptventilhalterung
Hauptventilfeder
Gehäusedeckel
(mit Dichtung)
COSR-3 DN 32 - 50
COSR-16 DN 32 – 150
COSR-21 DN 15 – 100
Schraubdeckel
(mit Dichtung)
COSR-3 DN 20, 25
COSR-16 DN 15 – 25
Hauptventilsitz
(mit Dichtung)
(DN 15 – 50)
Hauptventilsitz
(mit Dichtung)
(DN 65 – 150)
Deutsch
43
