4. Tuyauterie et installation correctes
• Tout installation, inspection, entretien, réparation, démontage, ajustement
et ouverture/fermeture de vanne doit être fait uniquement par une
personne formée à l'entretien.
• Éviter que des personnes n'entrent en contact direct avec les ouvertures
du produit.
• Installer le produit dans des conditions où le gel ne se produit pas.
• Ne pas utiliser le produit dans des conditions où des coups de bélier
peuvent se produire.
d = diamètre du tuyau
ATTENTION
4.1 Longueurs de conduite droite recommandées
Si COS/COSR est installé directement avant ou après un coude ou une vanne de régulation,
tout flux irrégulier pourrait causer du broutage, ainsi qu’une pression instable.
Pour garantir un flux de vapeur stable, nous vous recommandons d’installer le détendeur-
régulateur de pression sur une section de conduite droite, tel qu'illustré ci-dessous.

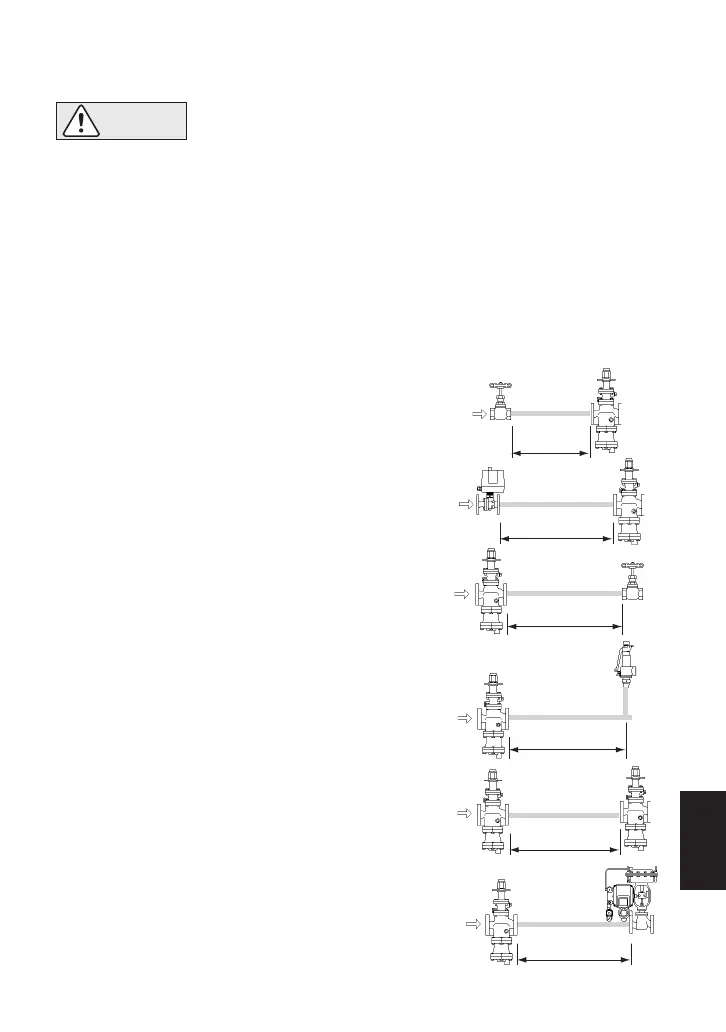

q Entrée (côté amont) du COS/COSR
• Prévoir une conduite droite de 10 d ou plus
lorsqu’une vanne manuelle, une crépine, un coude ou
une pièce d’équipement similaire est installée en
amont du détendeur-régulateur.
(Exemple : si la taille nominale est DN 25, prévoir 250
mm ou plus)
• Prévoir une conduite droite de 30 d ou plus
lorsqu’une vanne TOR est installée.
(Exemple : si la taille nominale est DN 25, prévoir 750
mm ou plus)
w Sortie (côté aval) du COS/COSR
• Prévoir une conduite droite de 15 d ou plus
lorsqu’une vanne manuelle, une crépine, un coude ou
une pièce d’équipement similaire est installée en aval
du détendeur-régulateur.
(Exemple : si la taille nominale est DN 25, prévoir 375
mm ou plus)
• Prévoir une conduite droite de 30 d ou plus
lorsqu’une soupape de sûreté est installée.
(Exemple : si la taille nominale est DN 25, prévoir 750
mm ou plus)
• Prévoir une conduite droite de 30 d ou plus lorsqu’un
autre détendeur-régulateur de pression est installé
(réduction de la pression en deux étapes)
(Exemple : si la taille nominale est DN 25, prévoir 750
mm ou plus)
• Prévoir une conduite droite de 30 d ou plus
lorsqu’une vanne de régulation ou une vanne TOR
est installée.
(Exemple : si la taille nominale est DN 25, prévoir 750
mm ou plus)
