1.
Desserrer et retirer les quatre boulons qui attachent le corps pilote au corps principal
(DN 15 - 50) ou au couvercle pilote (DN 65 - 150), et retirer le corps pilote.
2. Enlever le bouchon fourni du côté aval du corps principal, et le remplacer par le tube de
connexion.
3. Réinstaller le corps pilote et serrer les quatre boulons de façon égale selon le couple de
serrage indiqué à la page 69.
4. Si un tube a été installé précédemment, le retirer et s'assurer de bien installer le bouchon –
tube prise d’impulsion à la place.
Une soupape d'arrêt et un raccord devraient être installés sur le tube, lorsque la soupape est
mise hors service. (pour plus de détails voir le début du chapitre 4.16)
4.17 Tube de prise interne pour les modèles nord-américains
Lorsqu'une prise d'impulsion interne est requise pour des modèles nord-américains, veuillez
contacter votre agent le plus proche pour demander à la fois un tube de connexion, qui
doit être installé à la place du bouchon, et une fiche filetée pour tube capteur de la pression
aval*. Suivre la procédure d'installation du tube de connexion décrite ci-après:
* Le tube de prise d'impulsion interne ne peut être utilisé lorsque des COS-16/COSR-16 de
DN 15 et DN 20 sont utilisés à une pression de moins de 3 bar et 1 bar respectivement, et à
moins de 50% de la pression amont.

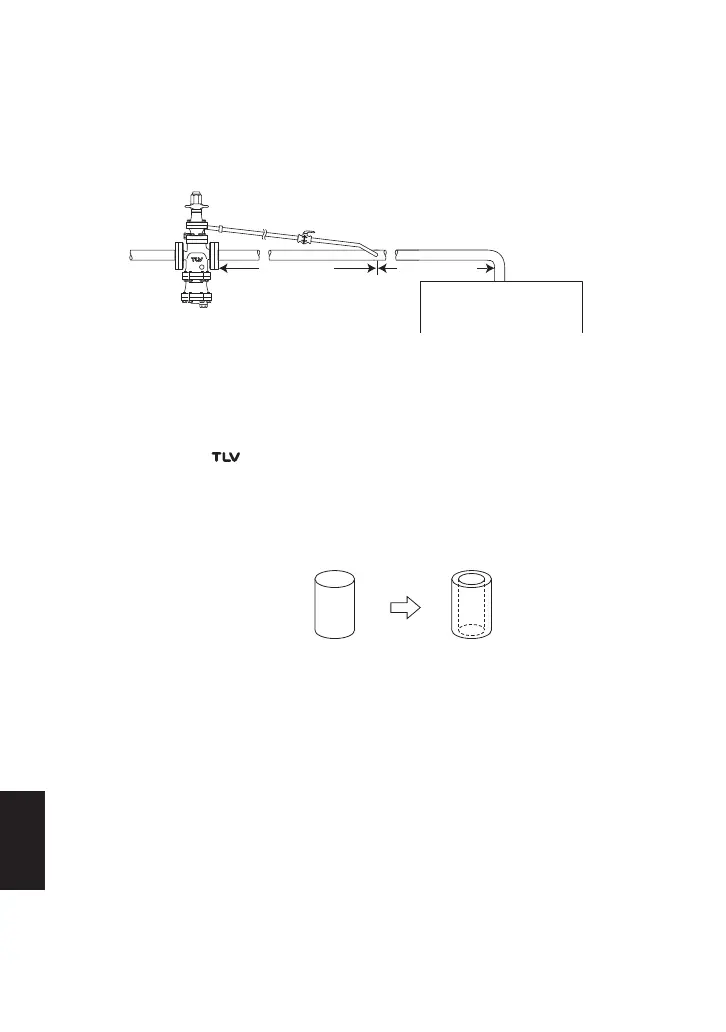

Bouchon fourni Tube de
connexion
Raccord
Soupape
Équipement
vapeur
au moins 15 d
1 m ou 15 d
(le plus grand des deux)
8
3
/
3. Réinstaller le corps pilote et serrer les quatre boulons (A) de façon égale selon le couple de
serrage indiqué à la page 69.
4. Ensuite, desserrer et retirer le bouchon–tube prise d'impulsion (D).
5. Monter le tube de prise d'impulsion de manière légèrement incliné.
La conduite DN 10 ( ") devrait être connectée à un endroit où la pression sera mesurée. Le
raccordement doit se faire à un point de la conduite principale où il y a une section droite,
en amont, d'une longueur de 1 m ou 15 d (d= diamètre de la conduite) - le plus grand des
deux- et une section droite, en aval, d'une longueur d'au moins 15 d.
d = diamètre du tuyau
61
Français
