4.3
Installation d'une vanne de régulation
L’installation d’une vanne de régulation entre
le COS/COSR et les équipements de
chauffage peut faire augmenter la pression
entre le COS/COSR et la soupape de contrôle
lorsque la vanne de régulation est fermée. Par
conséquent, cette vanne devrait être installée
le plus près possible des équipements de
chauffage. De plus, une soupape de sécurité
devrait être installée en aval de la vanne de
régulation.
NOTE : En cas d’installation d’une soupape de sûreté pour protéger les équipements de
chauffage, il faut l’installer en aval d’une soupape de contrôle, et sur ou à proximité des
équipements. Si la soupape de sûreté est installée entre le COS/COSR et une vanne
de régulation, une augmentation éventuelle de la pression pourrait activer la soupape
de sûreté.
4.4
Purge
Avant d’installer le COS/COSR, vérifier si toutes les conduites sont entièrement purgées.
Utiliser la soupape en by-pass si ceci n’est pas possible. La purge est particulièrement
importante pour des conduites nouvellement installées ou après que le système ait été à l’arrêt
pendant une longue période.
4.5 Enlever les étiquettes protectrices
Avant l'installation, enlever les étiquettes protectrices couvrant l'entrée et la sortie (ceux-ci se
trouvent à 3 endroits dans le cas du COS, et à 2 endroits en ce qui concerne le COSR).
4.6 Limite d'inclinaison
Assurez-vous que le COS/COSR soit installé sur une tuyauterie
horizontale, de manière à ce que la flèche inscrite sur le corps corresponde
au sens d’écoulement de la vapeur, et que la vis de réglage soit dirigée
vers le haut. L’inclinaison permise est de 10 degrés vers le haut ou vers le
bas, et de 15 degrés de côté (par rapport aux conduites de vapeur).
4.7 Installation d’une entretoise
S'il est nécessaire d'ajuster la longueur de la tuyauterie existante,
monter une entretoise à la bride de sortie du COS/COS. Elle doit
installée avec des joints, des vis et des écrous des deux côtés
entre la sortie du COS/COSR et la bride de la ligne.
4.2
Installation d'une vanne TOR
(électrovanne, soupape motorisée)
Si une vanne TOR est requise pour stopper l'alimentation en vapeur du système, il faut
l'installer du côté entrée du COS/COSR. Si une électrovanne est installée à la sortie du
détendeur, elle entraînera un claquement important et pourrait endommager le piston et la
soupape principale.
(Lorsque la vanne TOR s'ouvre, la pression aval du détendeur passe de zéro à la pression de
réglage. Le passage par une zone de rapport de réduction de moins de 10:1, où tout
ajustement est impossible, entraîne un claquement momentané.)
Afin d'économiser de l'énergie, installer la vanne TOR le plus près possible de la chaudière.
Pour éviter les coups de bélier, il est recommandé d'utiliser une vanne TOR motorisée à action
lente. Si une électrovanne à action rapide est utilisée, l'effet potentiel d'un coup de bélier peut
endommager les équipements utilisant de la vapeur et COS/COSR.

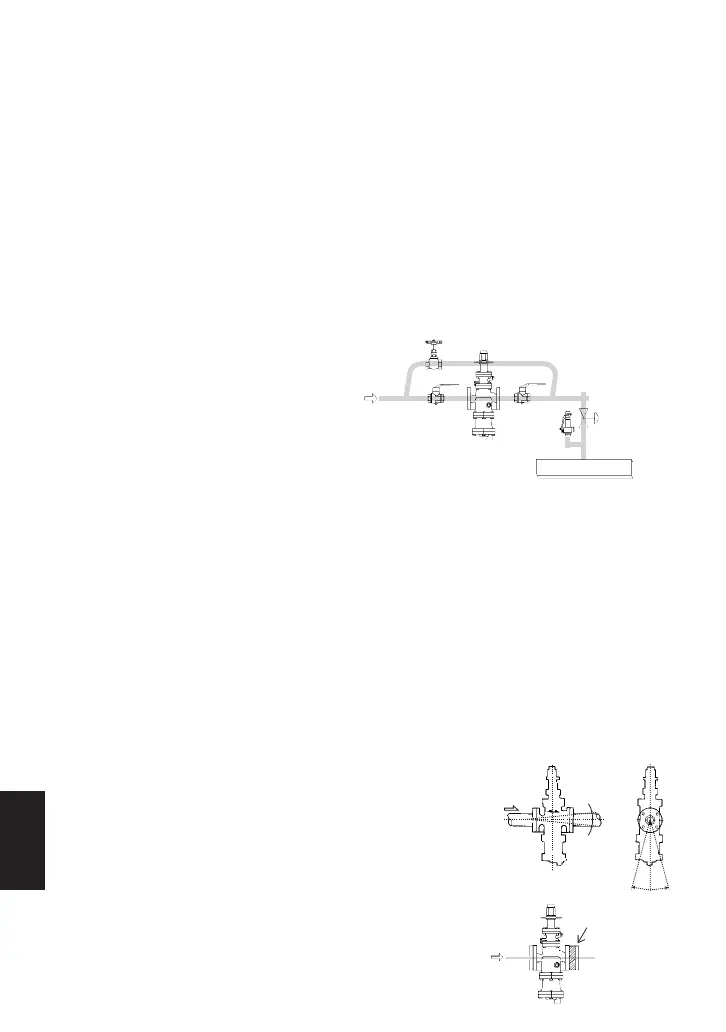

10˚
10˚
15˚ 15˚
Soupape
de sûreté
COS/COSR
Équipement
Vanne de
régulation
Emplacement
de
l'entretoise
