DN 15 - 50 DN 65 - 100
6.6
Ausbau Kondensatableiter (COS)
Sechskantbolzen lösen und Deckel des Kondensatableitergehäuses abnehmen.
(Vorsicht - es kann heißes Kondensat austreten).
6.7
Reinigung
Nach Ausbau und Sichtprüfung die folgenden Teile mit Hilfe eines milden Reinigungsmittels
vor der Montage reinigen:
Sechskantbolzen vom KA-Gehäusedeckel lösen, Schwimmergehäuse abnehmen.
Schwimmerkugel herausnehmen. Mittels Steckschlüssel den KA-Ventilsitz heraus-
schrauben.
Schwimmerkugel auf Verformungen prüfen, KA-Ventilsitz auf Verschleiß untersuchen,
KA-Gehäusedeckel und Schwimmergehäuse auf Ansammlung von Schmutz.

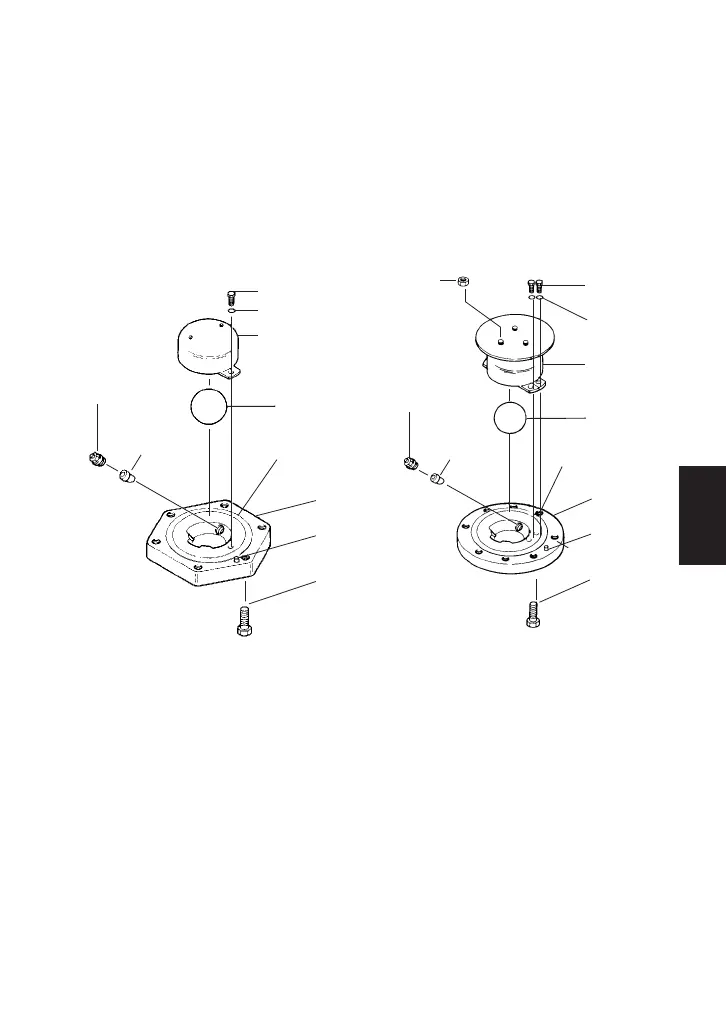

Hauptventilsitz
Hauptventil
Hauptventilhalter
Kolben
Kolbenring
Zylinder
Steuerventilsieb
Steuerventil
Steuerventilsitz
Justierschraube
Federhalterung
KA-Ventilsitz
(mit Dichtung)
Sechskantbolzen
Federring
Schwimmergehäuse
Schutzhülse
Schwimmer-
kugel
Dichtung
KA-Gehäuse
KA-Gehäusedeckel
Führungsstift
Sechskantbolzen
KA-Ventilsitz
(mit Dichtung)
Sechskant-
bolzen
Federring
Schwimmer-
gehäuse
Schutzhülse
Schwimmer-
kugel
Dichtung
KA-Gehäusedeckel
KA-
Gehäuse-
deckel
Führungsstift
Sechskant-
bolzen
Hutmutter
Deckel KA-Gehäuse
Schwimmerkugel
KA-Ventilsitz
Abscheider-Schmutzsieb
COS
Gehäusedeckel /
Schraubdeckel
COSR
COS, COSR
