6.5 Démontage de la section séparateur (COS) et de la soupape principale (COS/COSR)
Retourner le COS à l'envers pour un démontage plus facile du séparateur et de la soupape
principale. Desserrer les boulons et retirer le corps du purgeur. Faire attention que le
séparateur ne tombe pas au moment de redresser le COS.
Le retrait du séparateur et du manchon enfoncé dans le cas du COS, ou du couvercle dans le
cas du COSR, permet d'enlever le ressort de la soupape principale, la soupape principale et le
porte-soupape principale, ainsi que la crépine du séparateur. Retirer le siège de soupape du
corps avec une clé à douille.
Vérifier qu'il n'y ait pas de dégâts ni au siège ou aux surfaces de glissement de la soupape
principale et du porte-soupape principale, ni à la surface d'assise du siège de soupape
principale, ni aux joints, et que la crépine du séparateur ne soit pas encrassée.
[Lors de la mise en route après une période d'arrêt prolongé, toujours nettoyer la section du
piston du corps par le bouchon (si le bouchon optionnel est fourni).]

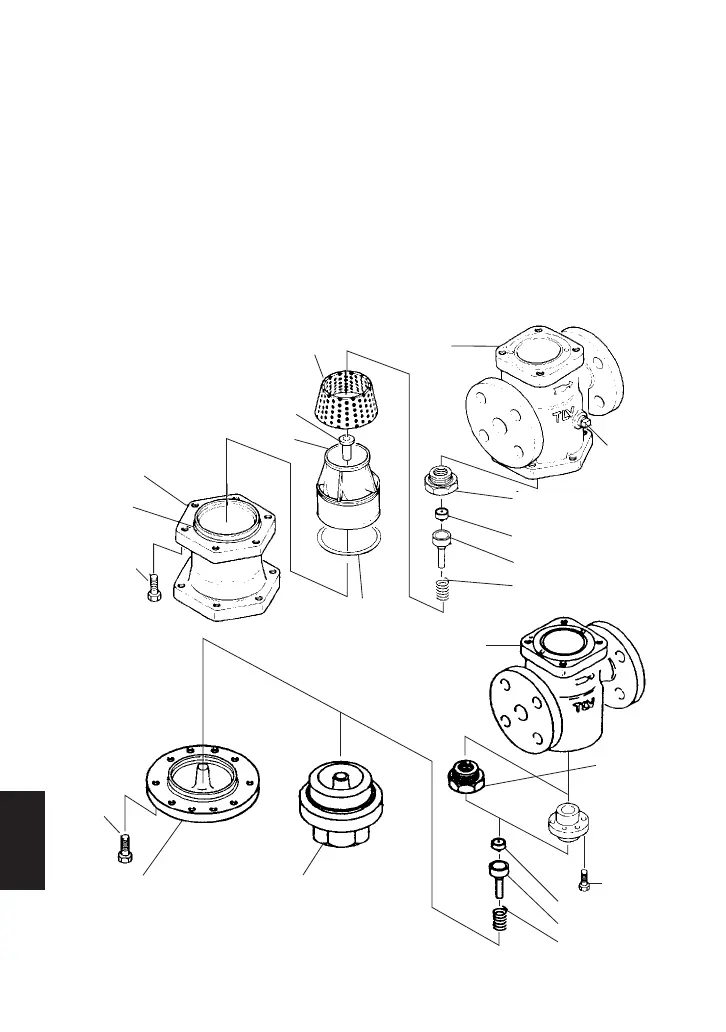

La dimension et la forme de certaines pièces utilisées sur les plus grosses
vannes COS et COSR sont différentes de celles indiquées sur la figure.
Corps du purgeur
Joint corps
du purgeur
Boulon
Crépine du
séparateur Corps
principal
Manchon
Séparateur
Rondelle
ondulée
Bouchon
(option)
COS
COSR
Ressort de
soupape principale
Porte-soupape principale
Soupape principale
Siège de soupape
principale (avec joint)
Corps principal
Boulon
Boulon
Soupape principale
Porte-soupape principale
Ressort de soupape
principale
Couvercle (avec joint)
COSR-3 DN 32 - 50
COSR-16 DN 32 – 150
COSR-21 DN 15 – 100
Bouchon (couvercle)
(avec joint)
COSR-3 DN 20, 25
COSR-16 DN 15 – 25
Siège de soupape
principale
(avec joint)
DN 15 – 50
Siège de soupape
principale
(avec joint)
DN 65 – 150
