INSTALACIÓN14
3
la embarcación para comprobar que los
sujetadores estén bien apretados.
El montaje del motor fuera-borda debe ser
realizado por personal de servicio técnico
debidamente formado usando una grúa o mon-
tacargas que tenga la capacidad suficiente.

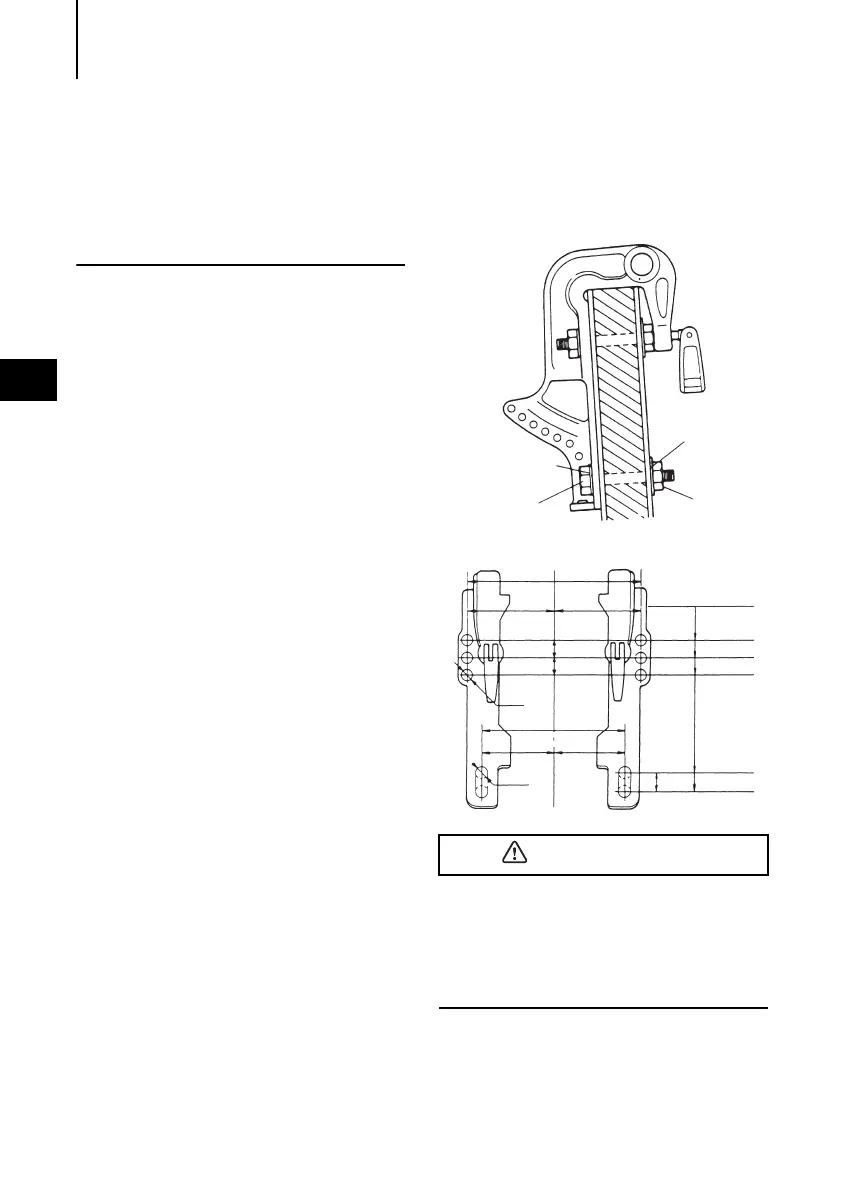

Esquema de las dimensiones de la
sujeción de popa
Modelos con inclinación manual
Los pernos de montaje deben instalarse
con la cabeza del perno en la superficie
interior del espejo de popa. Los pernos de
montaje instalados con el extremo roscado
en el interior de la superficie del espejo de
popa pueden provocar daños personales.
Arandela
(diámetro
más grande)
Perno
(12 mm x 105 mm de longitud)
Arandela
(diámetro más
pequeño)
Tuerca
ø13
ø13
234(9.21”)
39(1.54”)
222(8.74”)
248(9.76”)
26
(
1.02”
)
204(8.03”)
25(0.98”)
25(0.98”)
64(2.52”)
89(3.50”)
117(4.61”)
102(4.02”)102(4.02”)
117(4.61”)
Parte superior del
espejo de popa
