Printed in the Federal Republic of Germany TR-Electronic GmbH 2011, All Rights Reserved
02/14/2018 TR - ECE - BA - DGB - 0081 - 05 Page 17 of 39
4.3 Variante mit Drehmomentstütze (Federblech)
Das Mitdrehen des Mess-Systems, durch das entstehende Drehmoment, wird durch
eine Drehmomentstütze verhindert. Gleichzeitig werden auftretende Axial- oder
Radialversätze der Antriebswelle ausgeglichen und Maschinenvibrationen gedämpft.
4.3.1 Ausführung mit ø 50H7
Die Drehmomentstütze kann grundsätzlich beidseitig montiert werden.
Die Mindeststärke (7,5 mm) des Montageanschlags bei (A) entspricht dem
Wellenansatz (6,5 mm) zuzüglich mind. 1 mm Sicherheitsabstand zur Maschine. Bei
(B) ist die Mindeststärke des Montageanschlags nicht vom Wellenansatz des Mess-
Systems abhängig.
Das Mess-System mit Drehmomentstütze mittels zwei M3-Schrauben am
Montageanschlag (Maschine) montieren und gegen Verrutschen auf der Kundenwelle
sichern indem die zwei Madenschrauben am Wellenansatz mit Hilfe eines Inbus-
Schlüssels festgezogen werden.

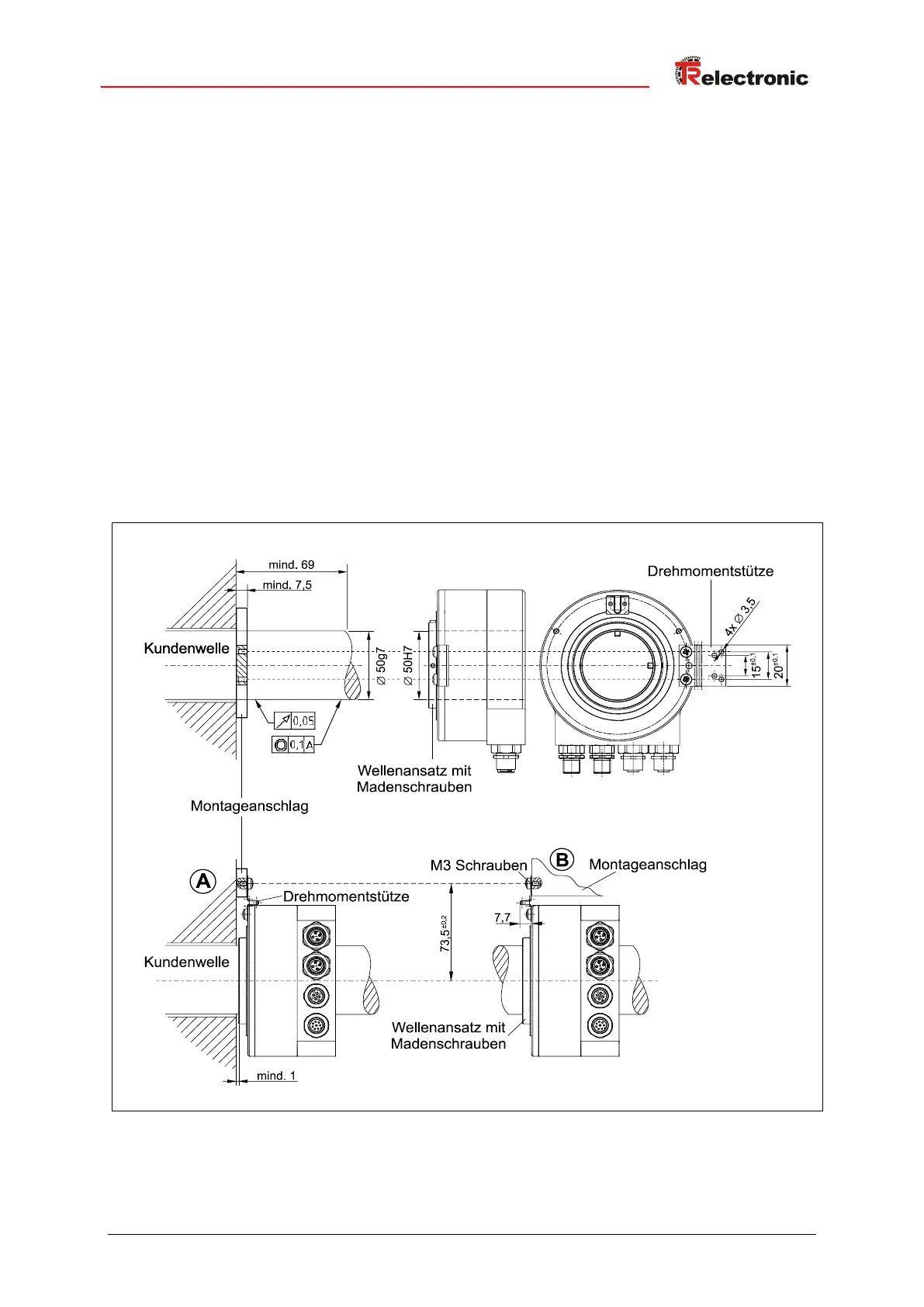

Abbildung 10: Ausführung mit Drehmomentstütze (Federblech) bei ø 50H7
