Montagehinweise / Schema
TR-Electronic GmbH 2011, All Rights Reserved Printed in the Federal Republic of Germany
Page 18 of 39 TR - ECE - BA - DGB - 0081 - 05 02/14/2018
4.3.2 Ausführung mit ø 25H7…40H7 und optionaler Passfeder / Nut
Die Drehmomentstütze kann grundsätzlich beidseitig montiert werden.
Die Mindeststärke (7,5 mm) des Montageanschlags bei (A) entspricht dem
Wellenansatz (6,5 mm) zuzüglich mind. 1 mm Sicherheitsabstand zur Maschine. Bei
(B) ist die Mindeststärke des Montageanschlags nicht vom Wellenansatz des Mess-
Systems abhängig.
Das Mess-System mit Drehmomentstütze mittels zwei M3-Schrauben am
Montageanschlag (Maschine) montieren und gegen Verrutschen auf der Kundenwelle
sichern indem der Klemmring mit Hilfe eines Inbus-Schlüssels festgezogen wird.

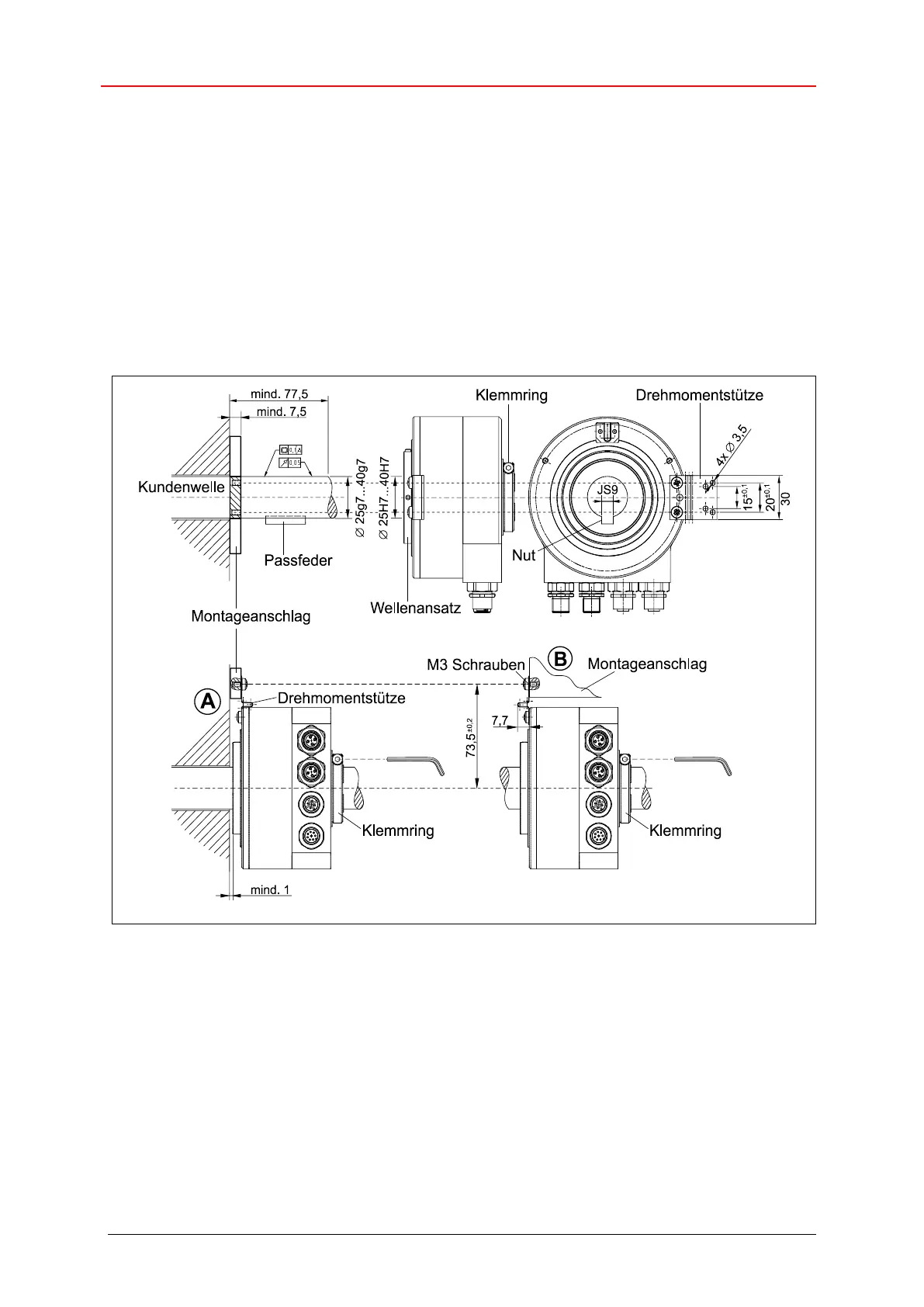

Abbildung 11: Ausführung mit Drehmomentstütze (Federblech) bei ø 25H7…40H7
