5.7 LED-Statusanzeige

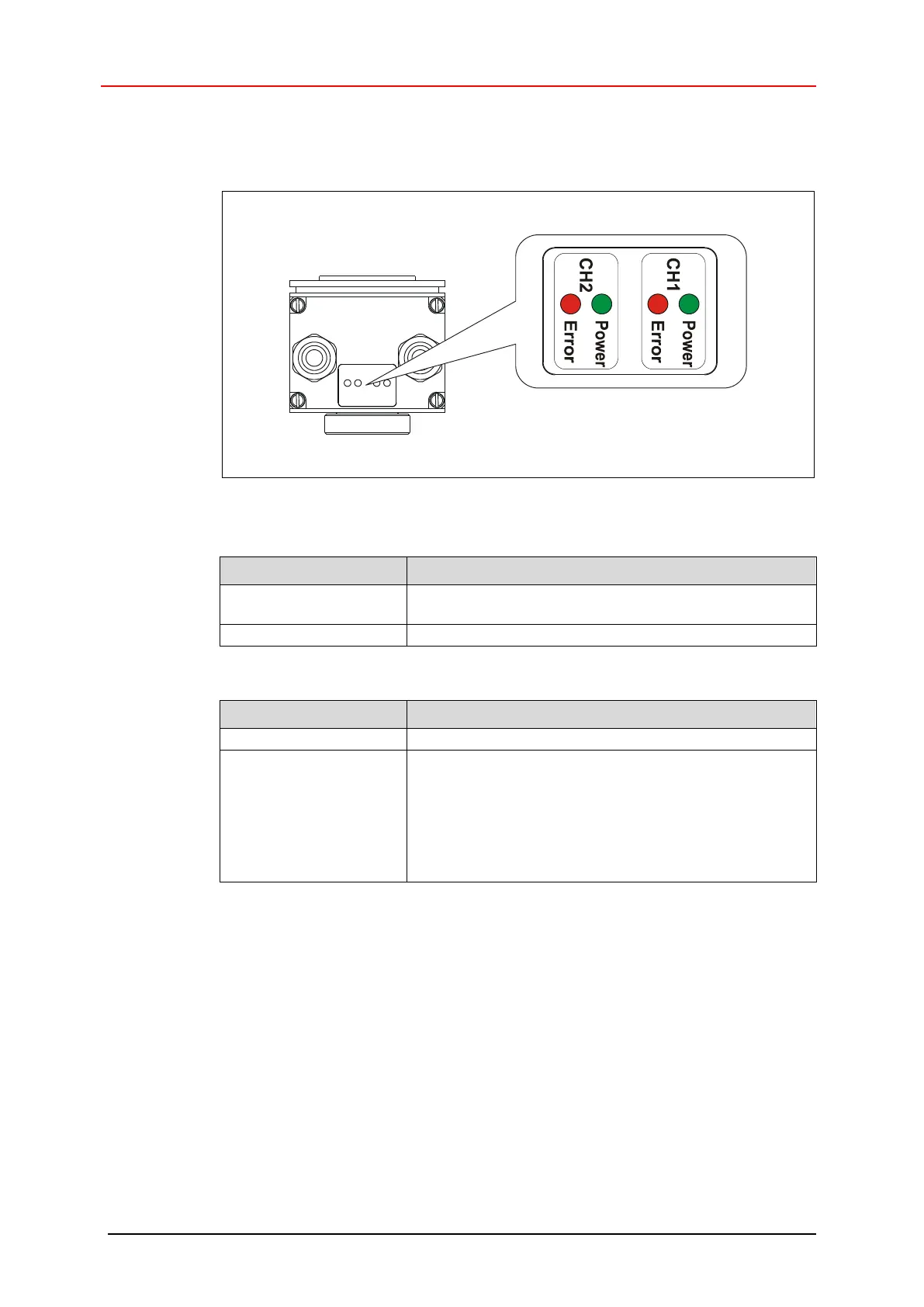

Abbildung 14: LED-Statusanzeige
Power-LED, grün CH1: Mastersystem, CH2: Sicherheitssystem
AUS
keine Versorgungsspannung, oder außerhalb Bereich
von 11…28 V DC, Hardwarefehler
betriebsbereit, normaler Zustand
Error-LED, rot CH1: Mastersystem, CH2: Sicherheitssystem
betriebsbereit, kein Fehler
AN
Fehlerzustand; Sammelfehleranzeige für Fehler, die
keine sichere Position mehr gewährleisten und zur Ab-
schaltung der Datenausgabe führen.
Ausnahme:
Bei Fehler im SIN/COS-
bzw Inkrementalkanal ist die
LED ebenfalls AN, SSI ist jedoch funktionsfähig.
