26
MUA-SVX003B-EN

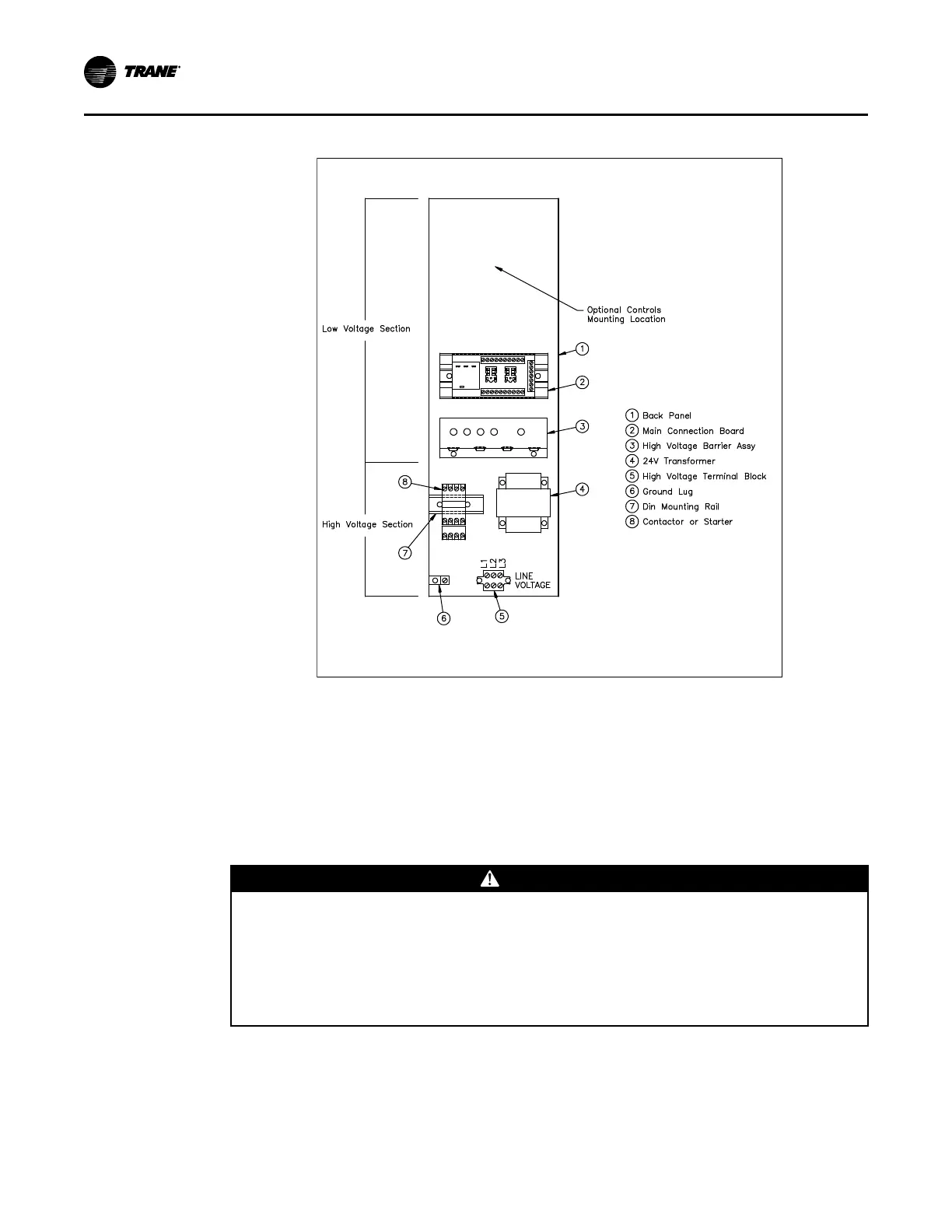

Figure 10. Electrical Cabinet
Outdoor line voltage conduits leading into the unit should be installed to prevent rain from
wetting any high voltage wire. Locate the thermostat in accordance with the instructions
supplied with the thermostat. All field wiring must have a minimum temperature rating of 185°F
(85°C). Control wiring must be a minimum of 18 gauge wire size. Control wiring must be sized for
the length of run.
Locate line voltage disconnect box per local codes. If mounting the disconnect box to the unit,
never mount it to an unit access panel. Possible locations include the front of the blower or filter
section, the outdoor air hood or the rear of the supply plenum (See Figure 11, p. 27). Electrical
conduit must be routed so as not to interfere with removal of any access panel.
WWAARRNNIINNGG
FFiirree HHaazzaarrdd!!
FFaaiilluurree ttoo ffoollllooww iinnssttrruuccttiioonnss bbeellooww ccoouulldd ccaauussee aa ffiirree wwhhiicchh ccoouulldd rreessuulltt iinn ddeeaatthh oorr
sseerriioouuss iinnjjuurryy,, aanndd pprrooppeerrttyy ddaammaaggee..
DDOO NNOOTT jjuummppeerr ffaaccttoorryy wwiirriinngg!! MMiiss--wwiirriinngg ooff ssaaffeettyy cciirrccuuiittss ccoouulldd ccaauussee aa ffiirree.. FFoorr aallll
wwiirriinngg ccoonnnneeccttiioonnss,, rreeffeerr ttoo tthhee wwiirriinngg ddiiaaggrraamm sshhiippppeedd wwiitthh tthhee uunniitt.. SShhoouulldd aannyy
oorriiggiinnaall wwiirree ssuupppplliieedd wwiitthh tthhee uunniitt hhaavvee ttoo bbee rreeppllaacceedd,, iitt MMUUSSTT bbee rreeppllaacceedd wwiitthh wwiirriinngg
mmaatteerriiaall hhaavviinngg aa tteemmppeerraattuurree rraattiinngg ooff aatt lleeaasstt 222211°°FF ((110055°°CC))..
IInnssttaallllaattiioonn
