68
TK 55676-19-IM-EN

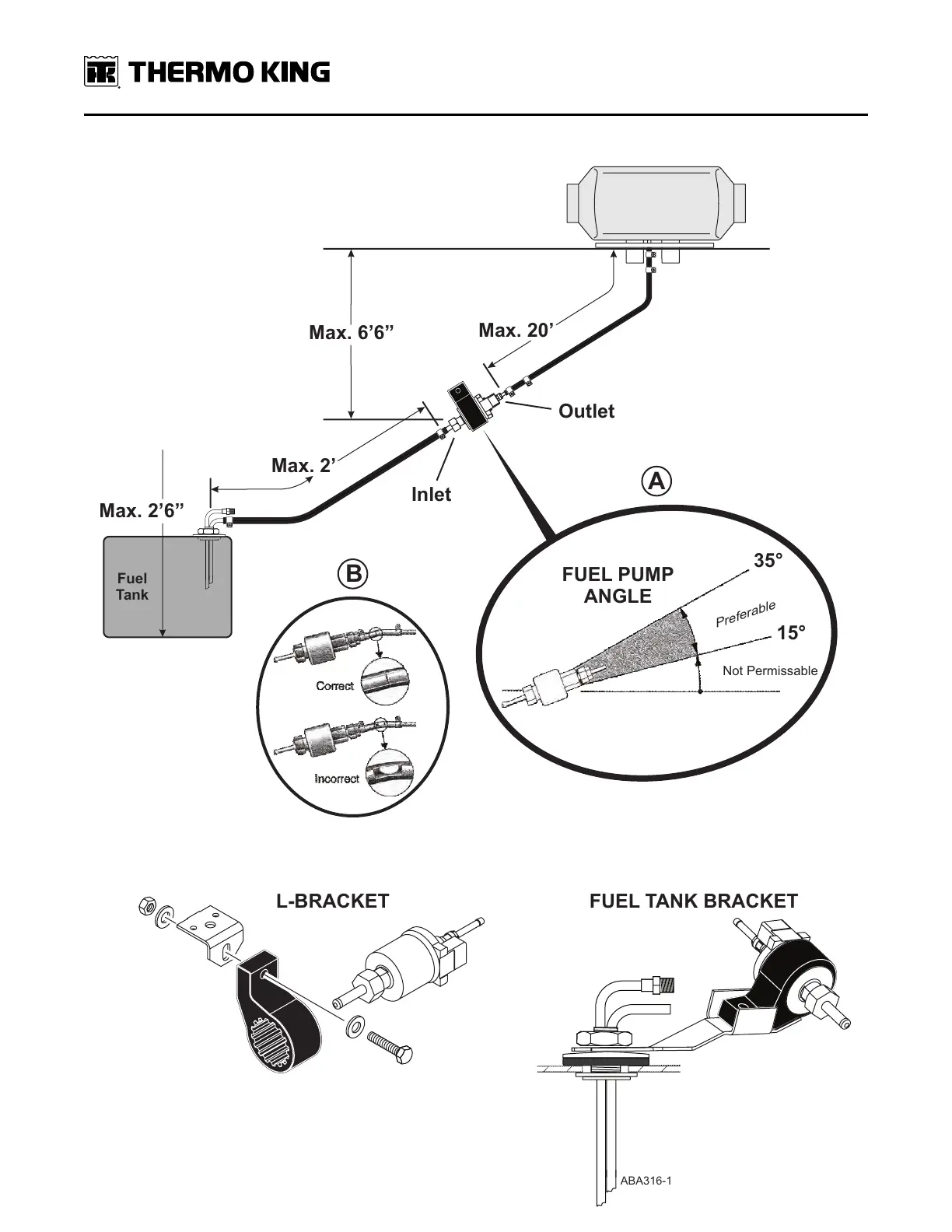

Figure 38. Heater Fuel Pump and Fuel Line Installation Shown
B
Max. 2’6”
Fuel
Tank
Max. 2’
Max. 6’6”
Max. 20’
Inlet
Outlet
35°
15°
Preferable
Not Permissable
FUEL PUMP
ANGLE
A
L-BRACKET
FUEL TANK BRACKET
ABA316-1
HHeeaatteerr FFuueell PPuummpp aanndd FFuueell LLiinnee IInnssttaallllaattiioonn
