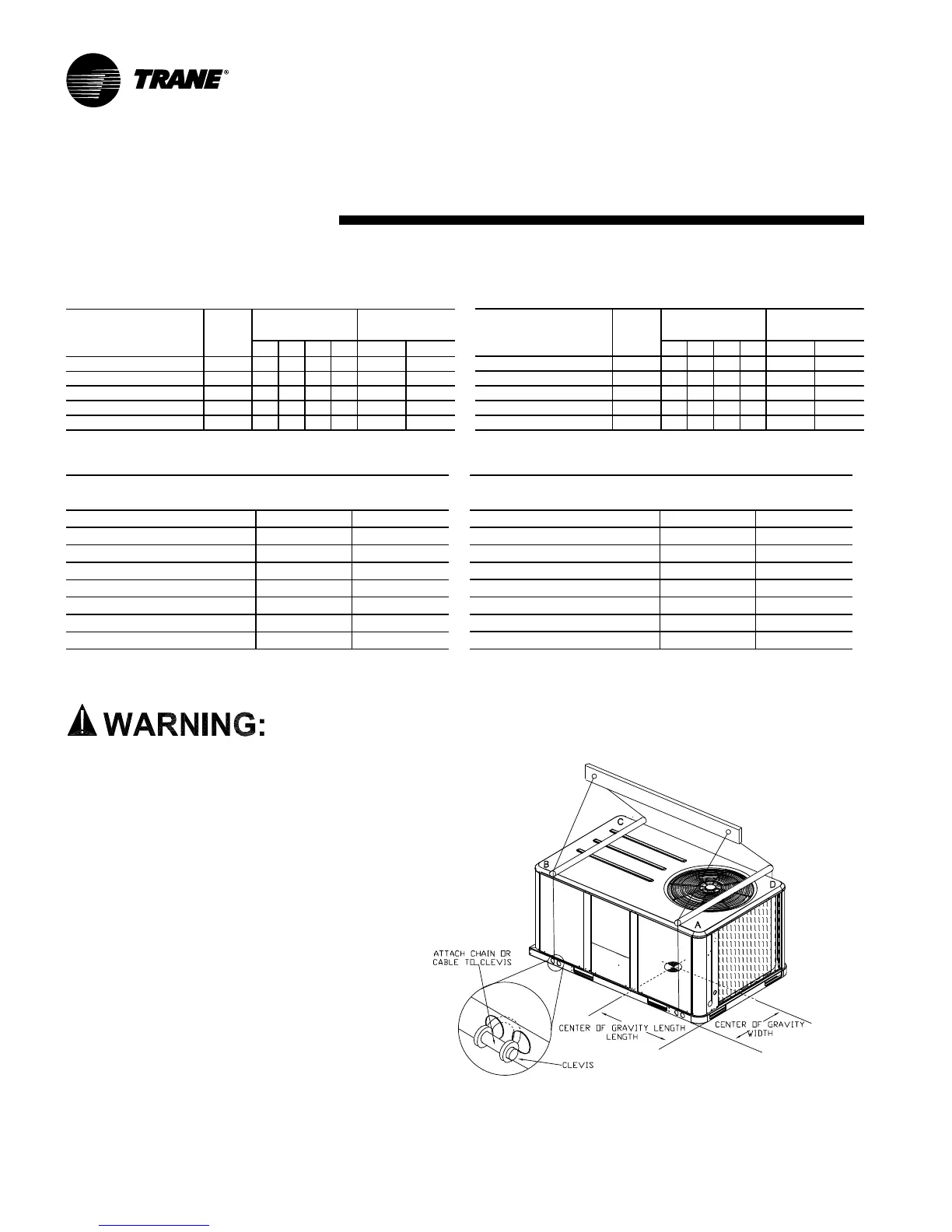

RT-SVX31A-EN12
Table 1
Typical Unit Weights & Point Loading Data
Net Net
Unit Weight Unit Weight
Model (lbs) ABCDLengthWidth Model (kg) ABCDLengthWidth
YSC060AD* 574 179 140 119 136 32 20 YSC060AD* 260 81 63 54 62 810 510
YSC072AD* 772 249 198 141 184 39 22 YSC072AD* 350 113 90 64 83 990 560
YSC090AD* 923 306 243 165 210 38 21 YSC090AD* 419 139 110 75 95 970 530
YSC102AD* 957 310 252 175 220 40 22 YSC102AD* 434 141 114 79 100 1020 560
YSC120AD* 1060 342 277 197 245 40 22 YSC120AD* 481 155 126 89 111 1020 560
Corner Wt. (lbs) of Gravit
y
(In.)
Center Center
Corner Wt. (k
g
) of Gravit
y
(mm.)
Typical Accessory Weights
Accessory 5 Ton 6 - 10 Tons Accessory 5 Ton 6 - 10 Tons
Economizer 26 36 Economizer 12 16
Barometric Relief 7 10 Barometric Relief 3 5
Motorized Outside Air Damper 20 30 Motorized Outside Air Damper 9 14
Manual Outside Air Damper 16 26 Manual Outside Air Damper 7 12
Roof Curb 70 115 Roof Curb 32 52
Oversized Motor 5 8 Oversized Motor 2 4
Coil Guards 12 20 Coil Guards 5 9
Hinged Doors 10 12 Hinged Doors 5 5
NOTES:
(1) Net weight should be added to unit weight when ordering factory-installed accessories.
Net Weights (kg)
1
Net Weights lbs
1
Unit / Accessory Weights
LIFTING AND MOVING INSTRUCTIONS!
DO NOT USE CABLES (CHAINS OR SLINGS) EX-
CEPT AS SHOWN. OTHER LIFTING ARRANGE-
MENTS MAY CAUSE EQUIPMENT DAMAGE OR SERI-
OUS PERSONAL INJURY.
EACH OF THE CABLES (CHAINS OR SLINGS) USED
TO LIFT UNIT MUST BE CAPABLE OF SUPPORTING
THE ENTIRE WEIGHT OF THE UNIT.
LIFTING CHAINS (CABLES OR SLINGS) MAY NOT
BE THE SAME LENGTH. ADJUST AS NECESSARY
FOR EVEN LEVEL LIFT.
USE SPREADER BARS AS SHOWN IN DIAGRAM. RE-
FER TO TABLE 1 FOR UNIT WEIGHT.
Figure 3
Rigging and Center-of-Gravity Data
