3.6 Replacing breather plugs
3.6 Sostituzione dei tappi di sfiato
I tappi di sfiato sono forniti a corredo solo per i seguenti ridut-
tori o per le seguenti famiglie:
● CM130
● CMP…/130
● CMM.../130
● VAM15, 22, 40
● ITH
● ITB
● ITS
In questi casi, dopo il montaggio del riduttore sulla macchina
e prima della messa in servizio, è necessario sostituire il giu-
sto tappo di chiusura col tappo di sfiato a seconda della
posizione di montaggio del prodotto.
Sotto sono riportate le tabelle di montaggio dei tappi di sfiato.
CM130 - CMP…/130 - CMM...130
VAM15, 22, 40
Breather plugs are provided as standard only on the following
gearmotors and for the following families:
● CM130
● CMP... / 130
● CMM ... / 130
● VAM15, 22, 40
● ITH
● ITB
● ITS
In these cases, after mounting the gearmotor on the machine
and before start-up, the filling plug must be replaced with the
correct breather plug, depending on the product’s mounting
position.
See the breather plug fitting tables below.

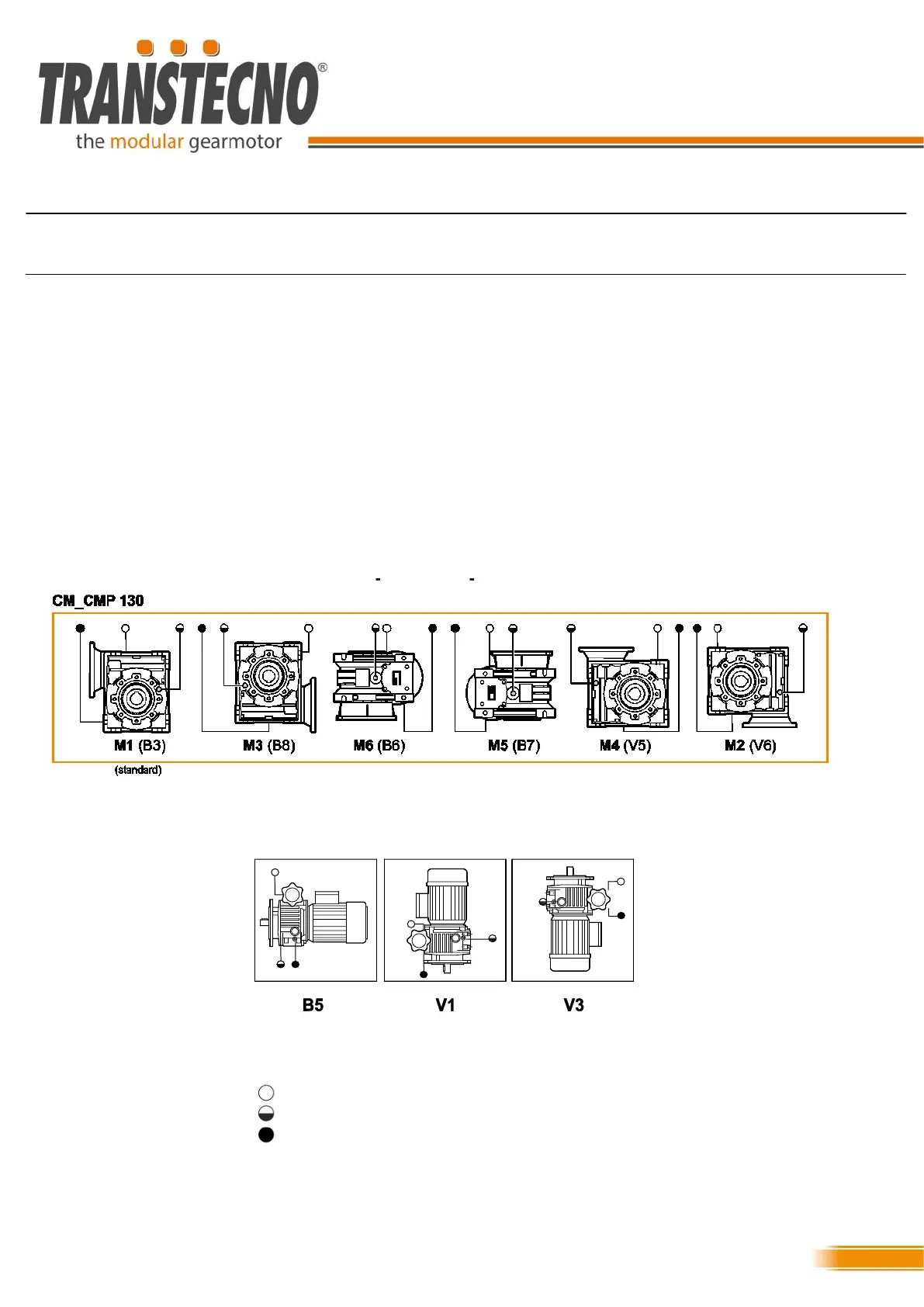

Sfiato e tappo di riempimento / Breather and filling plug
Livello olio / Oil level plug
Tappo di scarico / Oil drain plug
M1 (B3)
M4 (V5)
M2 (V6)
