2. Condition on Delivery
2. Stato di fornitura
2.1 Verifica del materiale

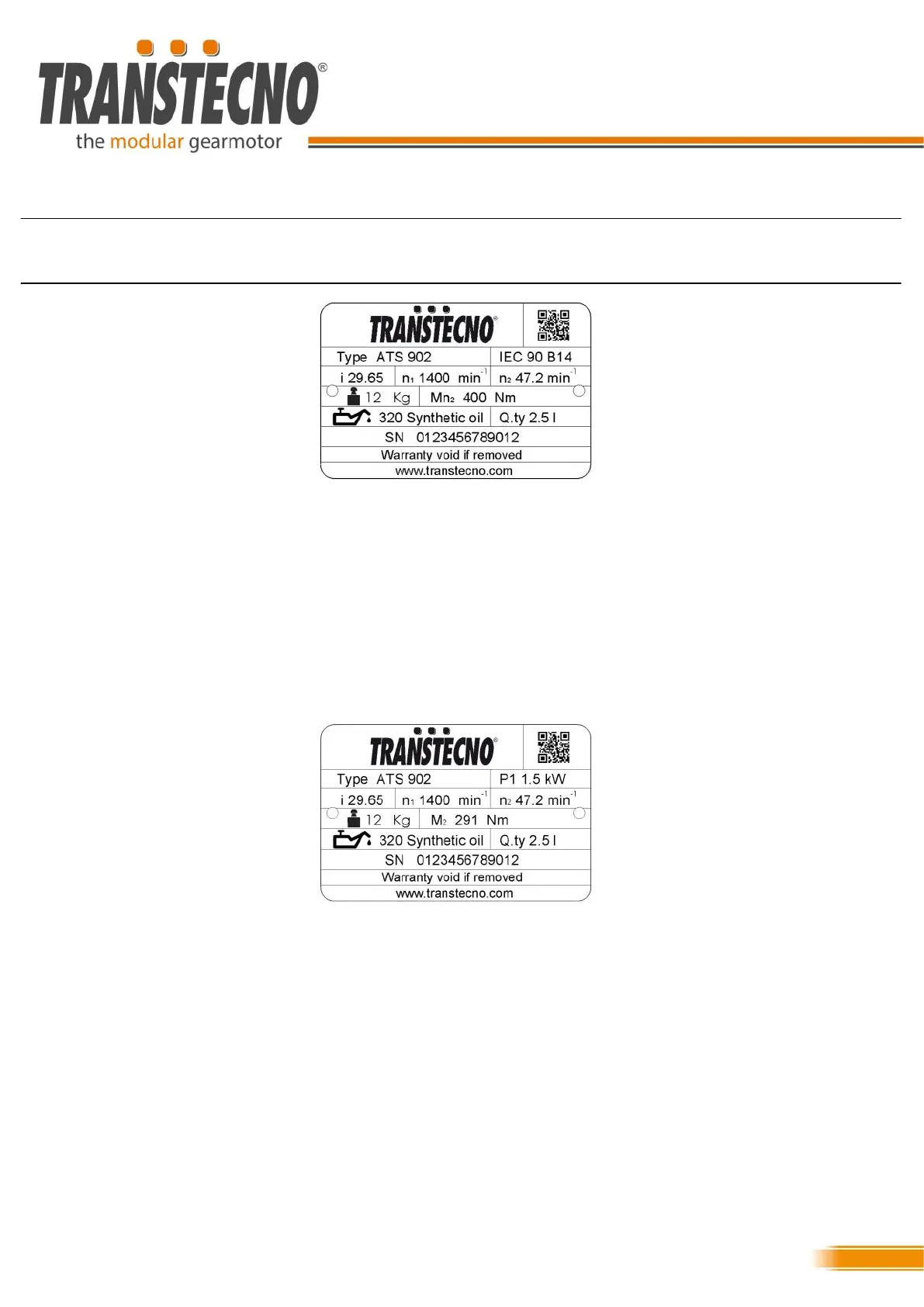

Tipologie di riduttore su cui viene installata: ATS
 Type: indica tipologia e taglia del riduttore
 IEC: indica la tipologia della flangia di entrata
 i: indica il rapporto di riduzione
 n
1
: indica il numero di giri in ingresso
 n
2
: indica il numero di giri in uscita
 kg: indica il peso del riduttore in kg
 Mn
2
: indica la coppia nominale del riduttore
Nel caso in cui si riceva un motoriduttore in cui il riduttore
appartienga alla serie ATS, le caselle IEC ed Mn2 vengono
sostituite da:
 P1: indica la potenza del motore applicato
 M2: indica la coppia erogata dal motoriduttore
NOTA: le caratteristiche meccaniche ed elettroniche del
motore sono da visionare sulla targhetta del motore elettri-
co.
2.1 Material checking
Type of gearmotor bearing the nameplate: ATS
 Type: type and size of the gearbox
 IEC: input flange type
 i: reduction ratio
 n
1
: input speed
 n
2
: output speed
 kg: weight of the gearbox
 Mn
2
: nominal output torque of the gearbox
Should you receive a gearmotor whose reduction unit be-
longs to ATS range, the IEC and Mn
2
boxes will be replaced
by:
 P1: indicates the power of the motor installed
M2: indicates the torque delivered by the gearmotor
NOTE: The mechanical and electronic characteristics of the
motor are displayed on the nameplate of the electric motor.
