2. Condition on Delivery
2. Stato di fornitura
2.1 Material checking
2.1 Verifica del materiale

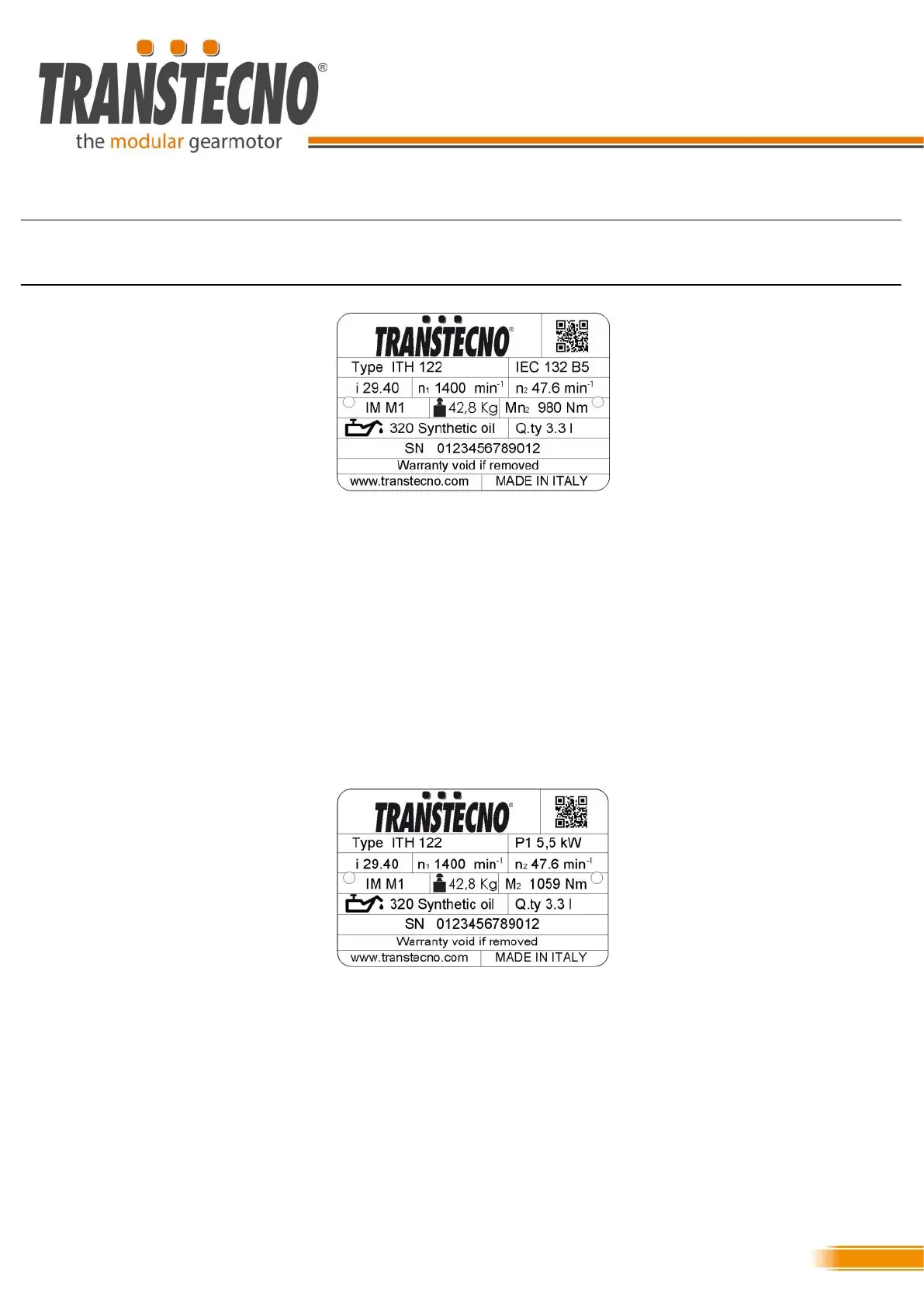

Tipologie di riduttore su cui viene installata: ITH; ITB; ITS
 Type: indica tipologia e taglia del riduttore
 IEC: indica la tipologia della flangia di entrata
 i: indica il rapporto di riduzione
 n
1
: indica il numero di giri in ingresso
 n
2
: indica il numero di giri in uscita
 IM: indica la posizione di montaggio
 kg: indica il peso del riduttore espresso in kg
 Mn
2
: indica la coppia nominale del riduttore
 320 Synthetic oil: indica il tipo di lubrificante
 Q.ty: indica la quantità di lubrificante
Nel caso in cui si riceva un motoriduttore in cui il riduttore
appartienga ad una delle famiglie elencate sopra, le caselle
IEC ed Mn2 vengono sostituite da:
 P1: indica la potenza del motore applicato
 M2: indica la coppia erogata dal motoriduttore
NOTA: le caratteristiche meccaniche ed elettroniche del
motore sono da visionare sulla targhetta del motore elettri-
co.
Type of gearmotor bearing the nameplate: ITH; ITB; ITS
 Type: type and size of the gearbox
 IEC: input flange type
 i: reduction ratio
 n
1
: input speed
 n
2
: output speed
 IM: mounting position
 kg: weight of the gearbox
 Mn
2
: nominal output torque of the gearbox
 320 Synthetic oil: lubricant type
 Q.ty: lubriant quantity
Should you receive a gearmotor whose reduction unit be-
longs to one of the series listed above, the IEC and Mn
2
boxes will be replaced by:
 P1: indicates the power of the motor installed
M2: indicates the torque delivered by the gearmotor
NOTE: The mechanical and electronic characteristics of the
motor are displayed on the nameplate of the electric motor.
