Setup Manual - Butler S2
DMX
Die DMX-Ausgabe erfolgt über RJ45-Anschlüsse mit der Kennzeichnung DMX1 und
DMX2. Um einen XLR5-Anschluss zu verwenden benutzen Sie bitte den Adapter
40005, der als e:cue-Zubehör bestellbar ist.

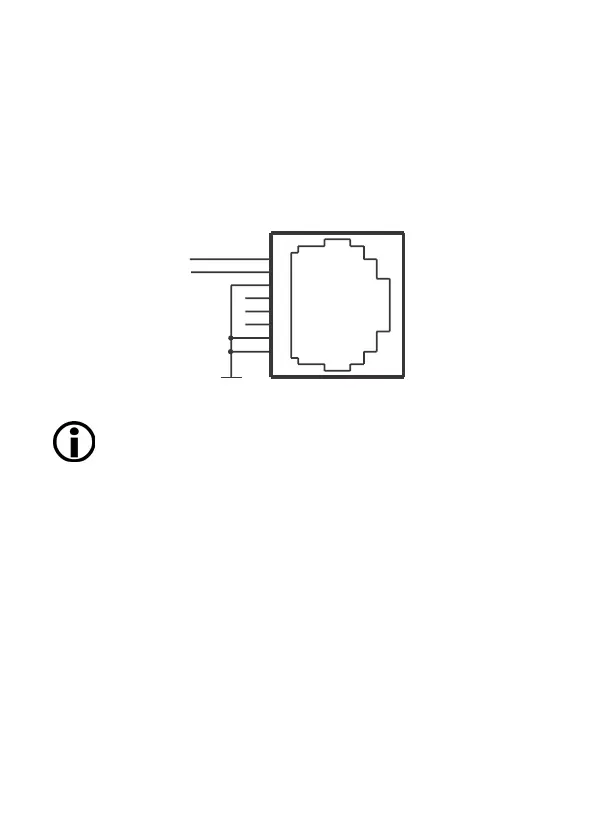

DMX-Anschlussbelegung Stecker
DMX1–
DMX1+
GND
J1
RJ45-2X4
1
2
3
4
5
6
7
8
Verwenden Sie niemals RJ45-Crosskabel (TX und RX-Leitungen ge-
dreht) für den DMX-Anschluss! Es kann das DMX-Interface des Butler
S2 dadurch zerstört werden!
System-Taster
Während der Boot-Phase
• Wird der Taster während der Inbetriebnahme gedrückt, startet der Bootloader-
Modus. Es wird L O A d angezeigt und das Laden unterbrochen.
• Wird der Taster für drei Sekunden gedrückt gehalten, zeigt der Butler S2 d E F
an. Wird der Taster nun losgelassen, werden keine Änderungen vorgenommen.
• Wird der Taster für weitere drei Sekunden gedrückt gehalten, werden alle Pa-
rameter des S2 auf den Auslieferungszustand zurück gesetzt. Dies schliesst die
IP-Adresse ein, sie ist nun wieder 192.168.123.1.
Während des Normalbetriebes im Online-Modus
• Im Online-Modus und während der Butler S2 mit der LAS verbunden ist, wird bei
