15FR

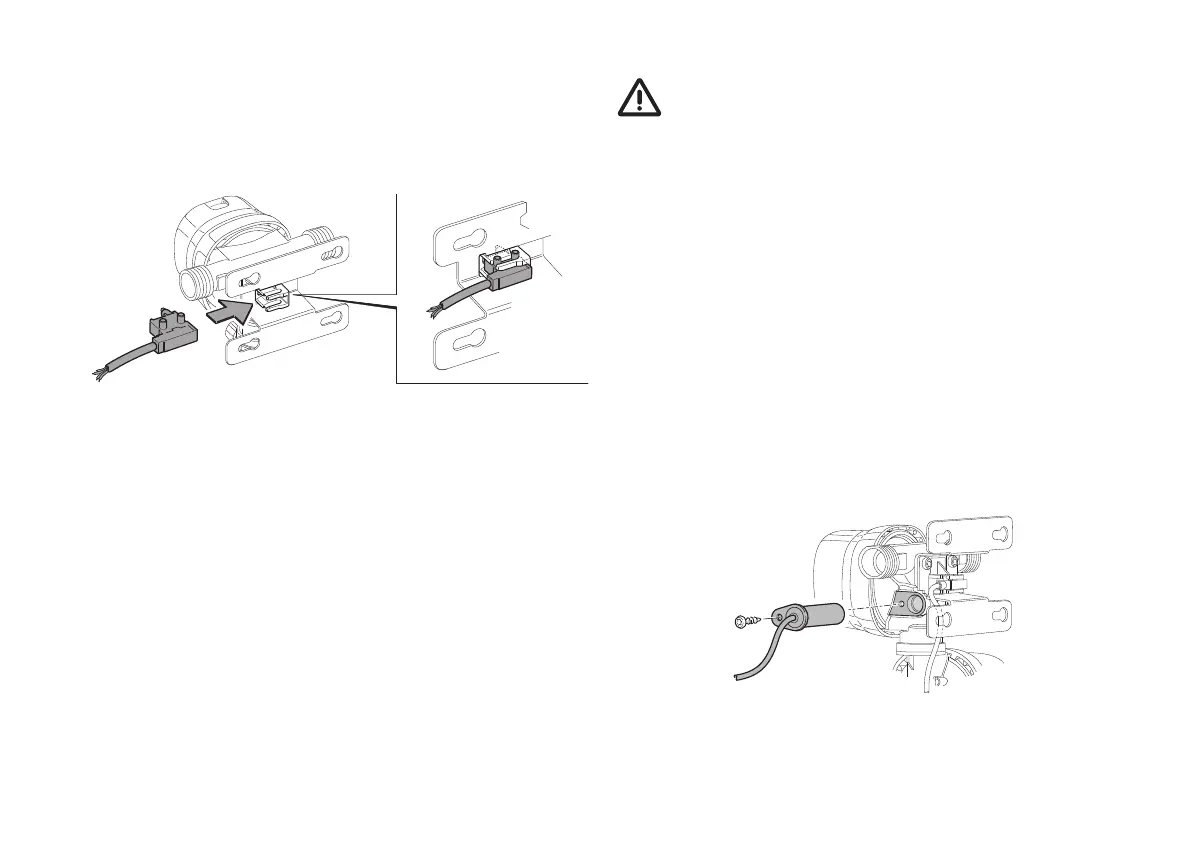

Montage de l’émetteur
Fixer l’émetteur sur la paroi arrière du détendeur de commu-
tation. Maintenir l’émetteur comme dans la figure 3 et l’insé-
rer par le côté dans l’attache du détendeur de commutation
jusqu’à son enclenchement perceptible.
Figure 3
Faire sortir le câble connecteur de l’émetteur hors du compar-
timent à bouteilles et le connecter à la fiche du câble de pièce
de commande.
Couleurs de câbles sur la fiche de l’émetteur:
rose, jaune, marron
Couleurs de câbles sur la fiche de la pièce de commande:
rose, jaune, marron
Montage du chauffage de détendeur EisEx
En raison du risque de brûlure, ne pas faire fonctionner
l'EisEx lorsqu’il est démonté.
Vérifier le trou de fixation du détendeur ou sur le détendeur
de commutation à la recherche d’impuretés et nettoyer le cas
échéant. Enfoncer la cartouche chauffante dans le trou de
fixation et la fixer avec la vis jointe (Torx 10).
La cartouche chauffante du détendeur de commutation
DuoControl (CS) peut être enfoncée et fixée par le côté
gauche ou droit. Sur le détendeur MonoControl (CS): seule-
ment par le côté droit.
Faire sortir le câble connecteur à 2 pôles hors du comparti-
ment à bouteilles et le connecter à la fiche du câble de pièce
de commande.
Couleurs de câbles sur la fiche de cartouche chauffante:
blanc, vert
Couleurs de câbles sur la fiche de la pièce de commande:
blanc, vert, gris
Figure 4
