Truma DuoC - Funktionskontrol; Montering Af Betjeningsdel

31DA
Montering af betjeningsdel
1. Sørg for plads til betjeningsdelen (4) på et synligt sted.
Tilslutningskablernes længde er 6 m. Ved behov leveres et for-
længerkabel, 5 m (art.-nr. 34300-01).
Kan betjeningsdelen ikke monteres inde i væggen, kan
der bruges en påbygningsramme (7). Denne kan bestil-
les som tilbehør (art.-nr. 40000-06400).
2. Bor et hul på Ø 55 mm. Før betjeningsdelkablets 10- polede
stik (2) gennem hullet bagfra, og monter det på betjeningsdelen.
3. Monter bagerste afdækningskappe (1) som trækaflastning,
og fastgør betjeningsdelen (4) med 4 skruer (3). Monter deref-
ter afdækningsrammen (6).
Truma har sidedele (5) (art.-nr. 34000-66800) som en op-
tisk afslutning til afdækningsrammerne (6).
4. 12 V kablet (9) skal sikres med den vedlagte sikring 1 A(8).
(Sikringen er ikke indeholdt i leveringen ved industriel
emballering.)
Rød = plus
Blå = minus
Plus- og minusledningen skal sikres ved en direkte tilslutning
til batteriet.
Ved behov kan spændingsforsyningen forlænges med et kabel
2 x 0,75 mm².
Ved brug af strømforsyninger skal det sikres, at ud-
gangsspændingen er mellem 11 og 15 V.
12 V
8
10
5
5
6
3
4
7
1
2
55 mm
9
+-

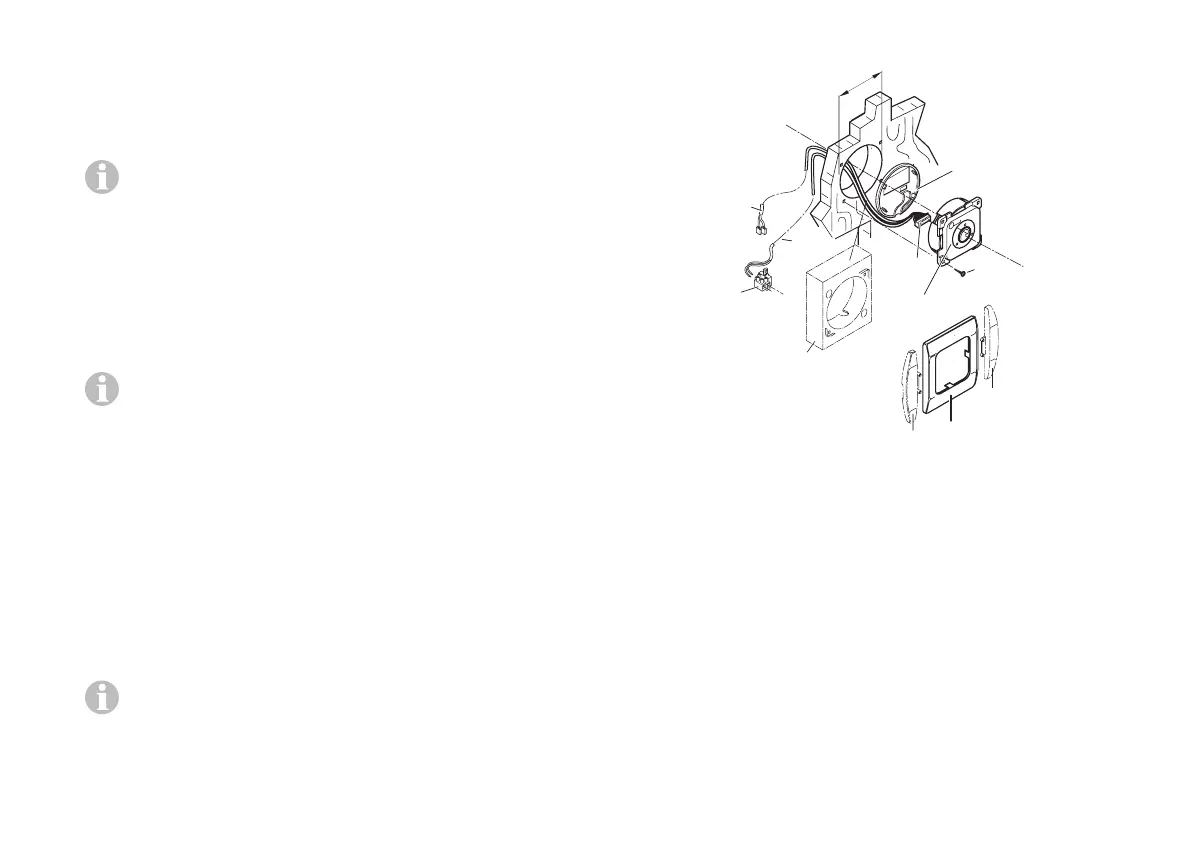

Figur 5
Funktionskontrol
Efter montering skal fjernindikatorens funktion kontrolleres
iht. brugsanvisningen.
Brugsanvisningen skal udleveres til brugeren.
