Montering af encoder

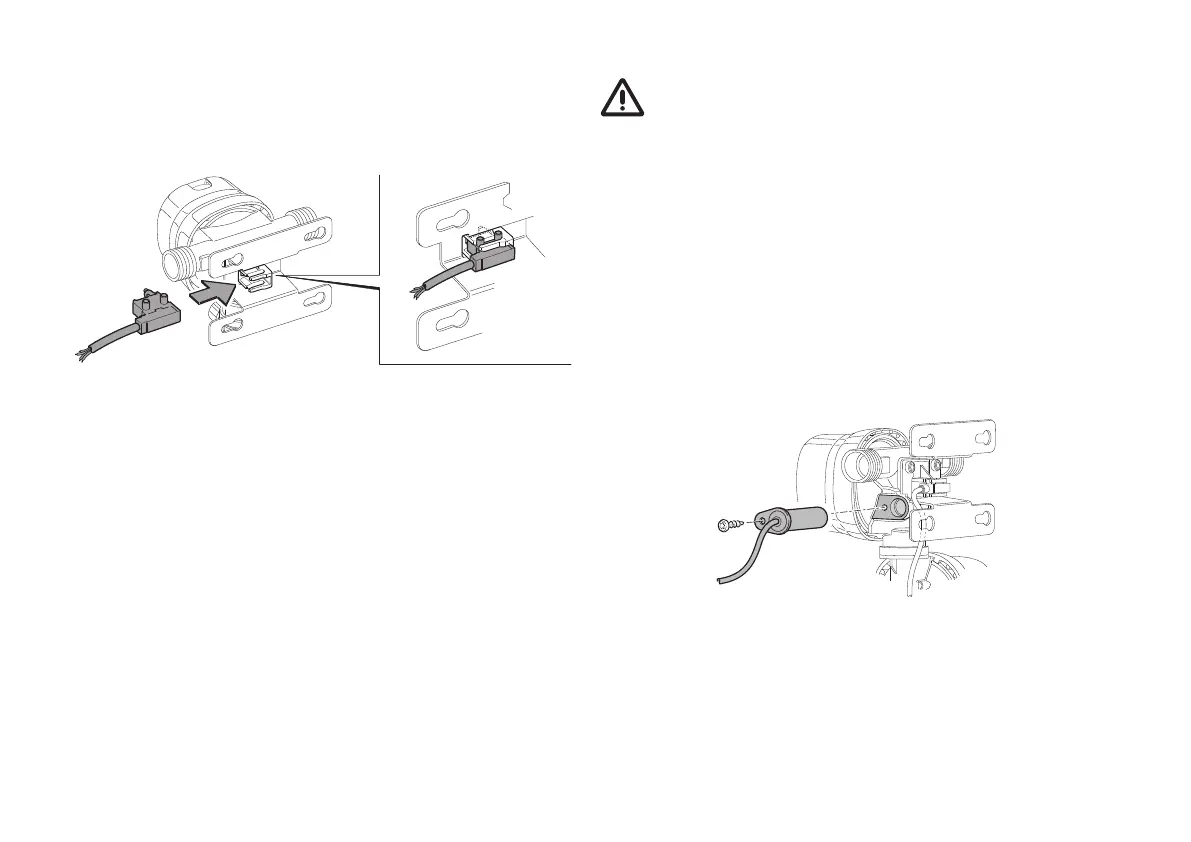

Encoderen fastgøres bag på omskiftesystemet. Hold enco-
deren som vist i figur 3 og skub den ind i omskiftesystemets
holder fra siden af, indtil den går i hak.
Figur 3
Træk encoderens tilslutningskabel ud af flaskekassen, og for-
bind det med betjeningsdelkablets stik.
Kabelfarver på encoderens stik: lyserød, gul, brun
Kabelfarver på betjeningsdelens stik: lyserød, gul, brun
Montering EisEx
EisEx må ikke anvendes i afmonteret tilstand på grund
af forbrændingsfare!
Kontrollér hullet på gastryksregulatoren eller omskiftesyste-
met for snavs, og rengør efter behov. Sæt en varmepatron ind
i hullet og fastgør den med den vedlagte skrue (Torx 10).
Varmepatronen kan sættes i fra venstre eller højre side og
fastgøres på omskiftesystemet DuoControl (CS). Montering
kun fra højre side på gastryksregulator MonoControl (CS).
Før det 2-polede tilslutningskabel ud af flaskekassen, og for-
bind det med betjeningsdelkablets stik.
Kabelfarver på varmepatronens stik: hvid, grøn
Kabelfarver på betjeningsdelens stik: hvid, grøn, grå
Figur 4
