25NL
Montage gever

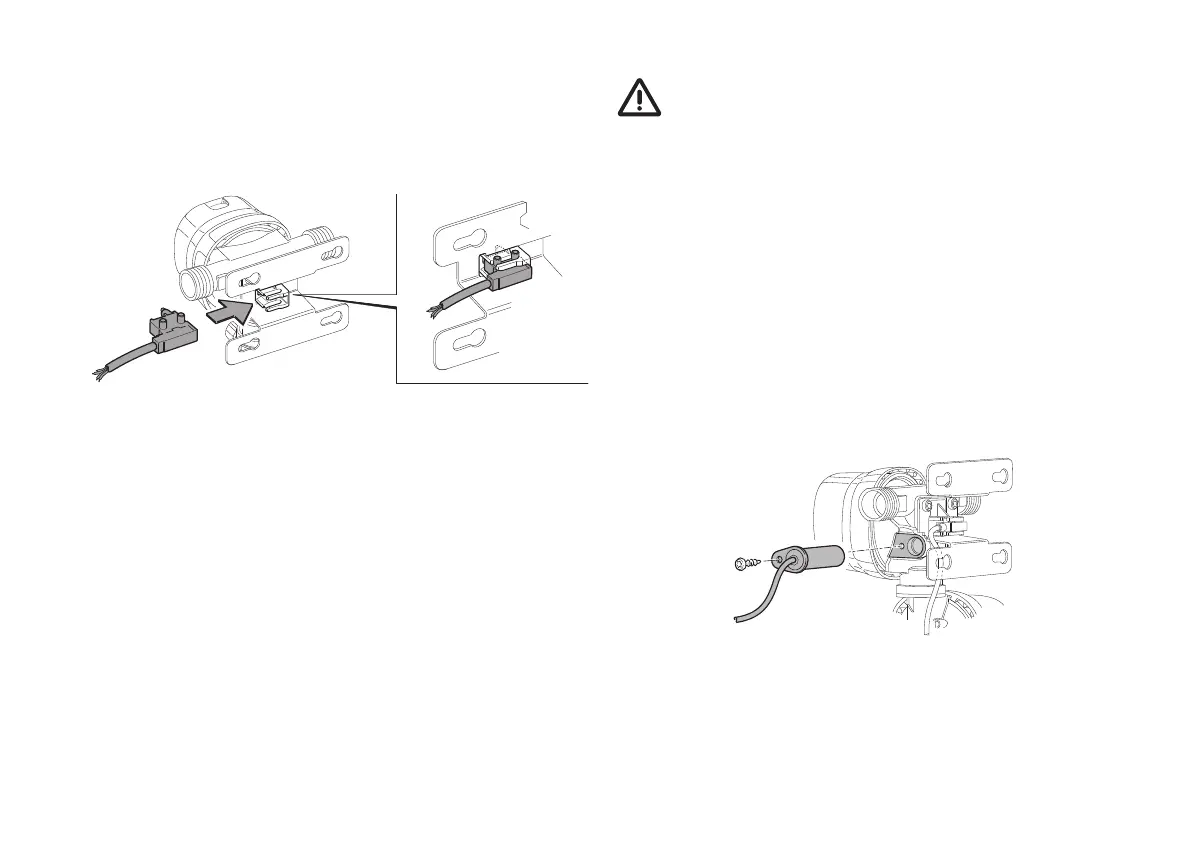

De gever wordt aan de achterkant van de omschakelaar be-
vestigd. Houd de gever zoals getoond in afbeelding 3 vast en
schuif hem van opzij in de houder van de omschakelaar tot hij
voelbaar vergrendelt.
Afbeelding 3
Leid de aansluitkabel van de gever uit de gasflessen-
kast en verbind hem met de stekker van de kabel van het
bedieningspaneel.
Kabelkleuren op de gever-stekker: roze, geel, bruin
Kabelkleuren op de bedieningspaneel-stekker: roze, geel, bruin
Montage EisEx
Wegens gevaar voor verbranding de EisEx niet in uitge-
bouwde toestand inschakelen!
Controleer of het gat in de gasdrukregelaar en in de om-
schakelaar schoon is, eventueel reinigen. Steek de verwar-
mingspatroon in het gat en bevestig hem met de bijgeleverde
schroef (Torx10).
Bij de omschakelaar DuoControl (CS) kan de verwarmingspa-
troon er van de linker of de rechter kant worden ingestoken
en bevestigd. Bij de gasdrukregelaar MonoControl (CS) alleen
van de rechter kant.
Leid de 2-polige aansluitkabel uit de gasflessenkast en verbind
hem met de stekker van de kabel van het bedieningspaneel.
Kabelkleuren op de verwarmingspatroon-stekker: wit, groen
Kabelkleuren op de bedieningspaneel-stekker: wit, groen, grijs
Afbeelding 4
