6 DE

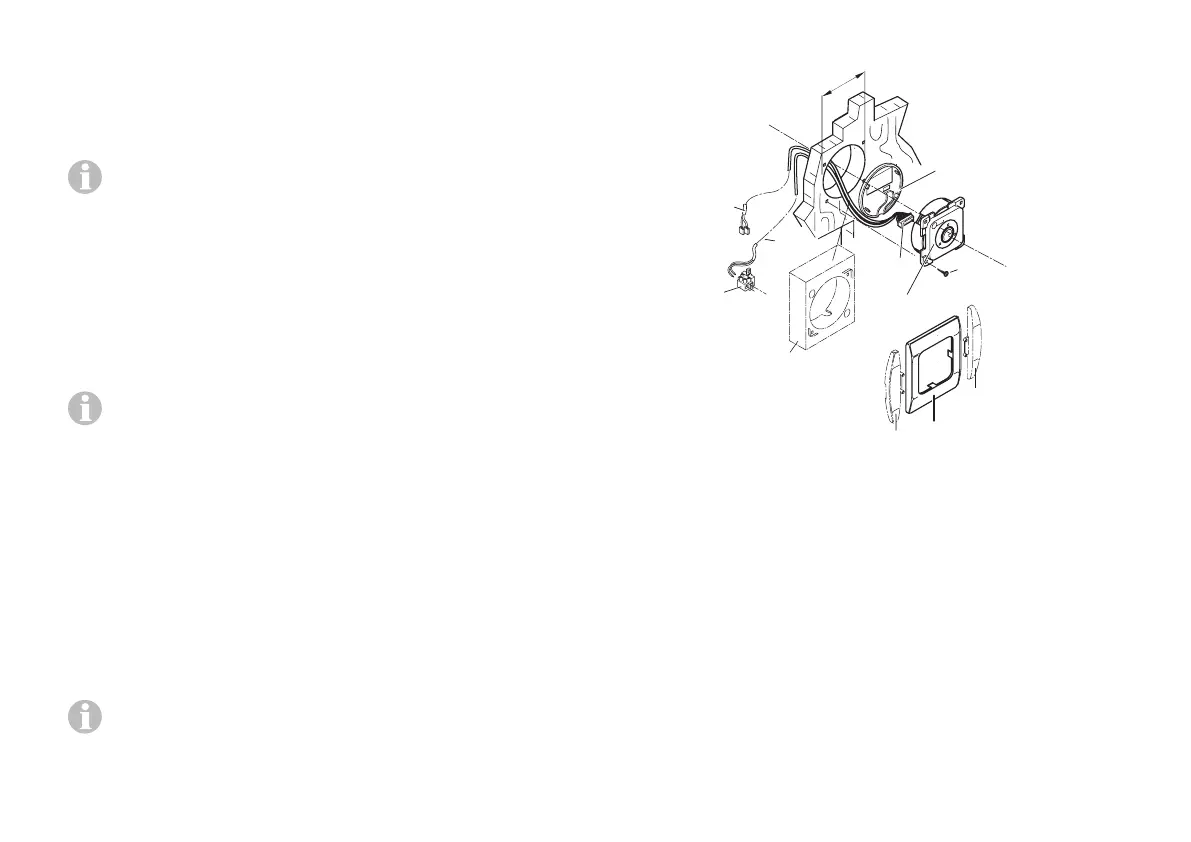

Montage Bedienteil
1. Platz für das Bedienteil (4) an gut sichtbarer Stelle vorse-
hen. Länge der Anschlusskabel 6 m. Bei Bedarf ist ein Verlän-
gerungskabel 5 m lieferbar (Art.-Nr. 34300-01).
Ist eine Unterputzmontage des Bedienteils nicht mög-
lich, kann ein Aufputzrahmen (7) verwendet werden. Die-
ser ist als Zubehör erhältlich (Art.-Nr. 40000-06400).
2. Loch Ø 55 mm bohren. Den 10-poligen Stecker des Bedien-
teilkabels (2) von hinten durch die Bohrung führen und am
Bedienteil anstecken.
3. Hintere Abdeckkappe (1) als Zugentlastung aufsetzen und
Bedienteil (4) mit 4 Schrauben (3) befestigen. An schließend
Abdeckrahmen (6) aufstecken.
Zum optischen Abschluss der Abdeckrahmen (6) liefert
Truma Seitenteile (5) (Art.-Nr. 34000-66800).
4. Zuleitung 12 V (9) mit beiliegender Sicherung 1 A (8) absi-
chern. (Sicherung bei industrieller Großverpackung nicht im
Lieferumfang.)
Rot = Plus
Blau = Minus
Bei direktem Anschluss an die Batterie ist die Plus- und Mi-
nusleitung abzusichern.
Falls erforderlich, kann die Spannungsversorgung mit einem
Kabel 2 x 0,75 mm² verlängert werden.
Bei Verwendung von Netzteilen ist zu beachten, dass die
Ausgangsspannung zwischen 11 V und 15 V liegt.
12 V
8
10
5
6
3
4
7
1
2
55 mm
9
+-
Bild 5
Funktionsprüfung
Nach dem Einbau muss die Funktion der Fernanzeige gemäß
der Gebrauchsanweisung geprüft werden.
Die Gebrauchsanweisung ist dem Betreiber auszuhändigen.
