5DE
Montage Geber

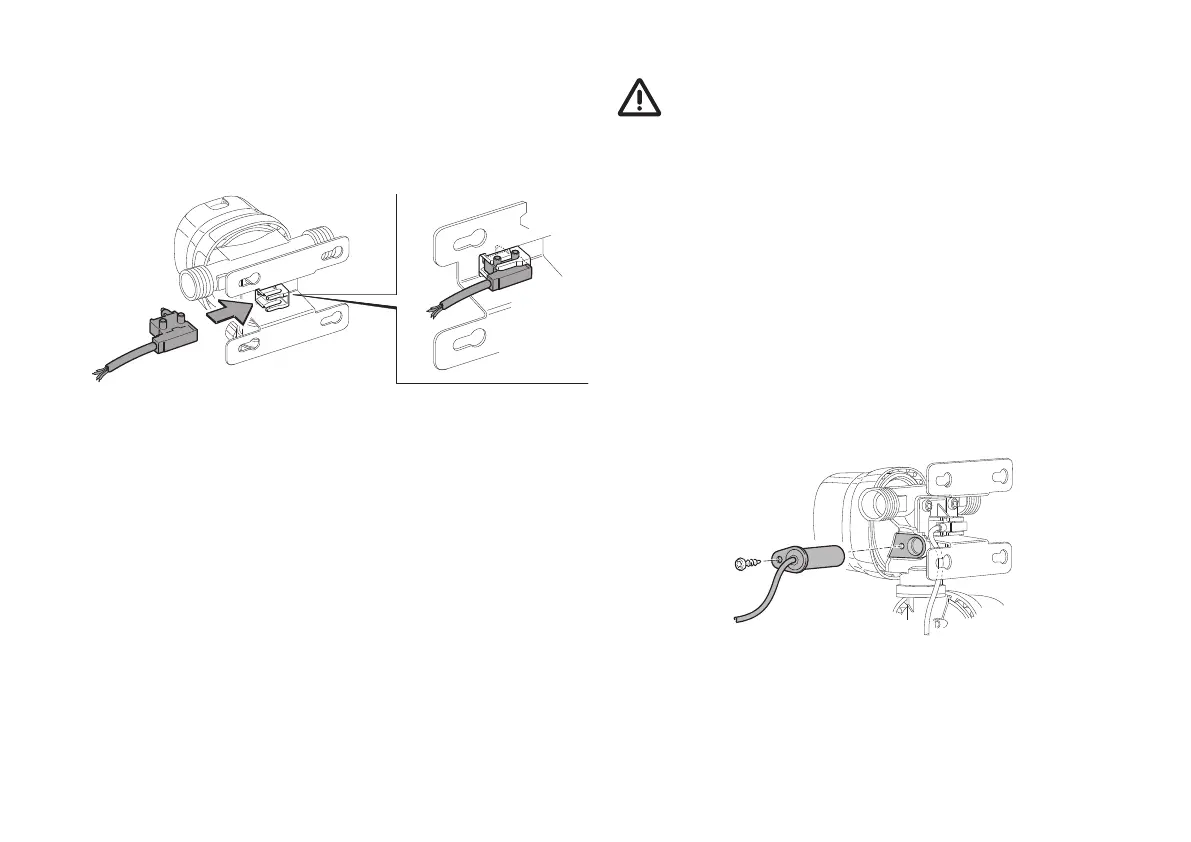

Der Geber wird an der Rückseite der Umschaltanlage be-
festigt. Geber so wie in Bild 3 halten und von der Seite in
den Halter der Umschaltanlage einschieben, bis er spürbar
einrastet.
Bild 3
Das Anschlusska bel des Gebers aus dem Flaschenkasten füh-
ren und mit dem Stecker des Bedienteilkabels verbinden.
Kabelfarben am Geber-Stecker: rosa, gelb, braun
Kabelfarben am Bedienteil-Stecker: rosa, gelb, braun
Montage EisEx
Wegen Verbrennungsgefahr EisEx nicht im ausgebau-
ten Zustand betreiben!
Aufnahmebohrung am Gasdruckregler bzw. an der Umschalt-
anlage auf Verschmutzung überprüfen und gegebenenfalls
reinigen. Heizpatrone in die Aufnahmebohrung einstecken
und mit beiliegender Schraube (Torx 10) befestigen.
Bei der Umschaltanlage DuoControl (CS) kann die Heizpatro-
ne von der linken oder rechten Seiten eingesteckt und befes-
tigt werden. Beim Gasdruckregler MonoControl (CS) nur von
der rechten Seite.
Das 2-polige Anschlusskabel aus dem Flaschenkasten führen
und mit dem Stecker des Bedienteilkabels verbinden.
Kabelfarben am Heizpatronen-Stecker: weiß, grün
Kabelfarben am Bedienteil-Stecker: weiß, grün, grau
Bild 4
