36 SV
Montering av manöverenhet
1. Montera manöverenheten (4) på en väl synlig plats. An-
slutningskablarnas längd 6 m. Vid behov kan en 5 m förläng-
ningskabel levereras (art.nr 34300-01).
Om det inte är möjligt med en infälld montering av ma-
növerenheten, kan en utanpåliggande ram (7) användas.
Denna kan erhållas som tillbehör (art.nr 40000-06400).
2. Borra ett hål Ø 55 mm. Skjut den 10-poliga stickkontakten
till manöverenhetens kabel (2) bakifrån genom hålet och an-
slut den till manöverenheten.
3. Sätt på den bakre täckkåpan (1) som dragavlastning och
fixera manöverenheten (4) med 4 skruvar (3). Montera därefter
täckramen (6).
Som optisk avslutning för täckramarna (6) levererar
Truma sidodelar (5) (art.nr 34000 -66800).
4. Säkra den inkommande ledningen 12 V (9) med den bifo-
gade säkringen 1 A (8). (Säkringen ingår inte i leveransen vid
industriell storförpackning.)
Röd = plus
Blå = minus
Vid direkt anslutning till batteriet skall plus- och minusledningen
säkras.
Om nödvändigt kan spänningsförsörjningen förlängas med en
kabel 2 x 0,75 mm².
När nätdelar används måste utgångsspänningen ligga
mellan 11V och 15V.
12 V
8
10
5
5
6
3
4
7
1
2
55 mm
9
+-

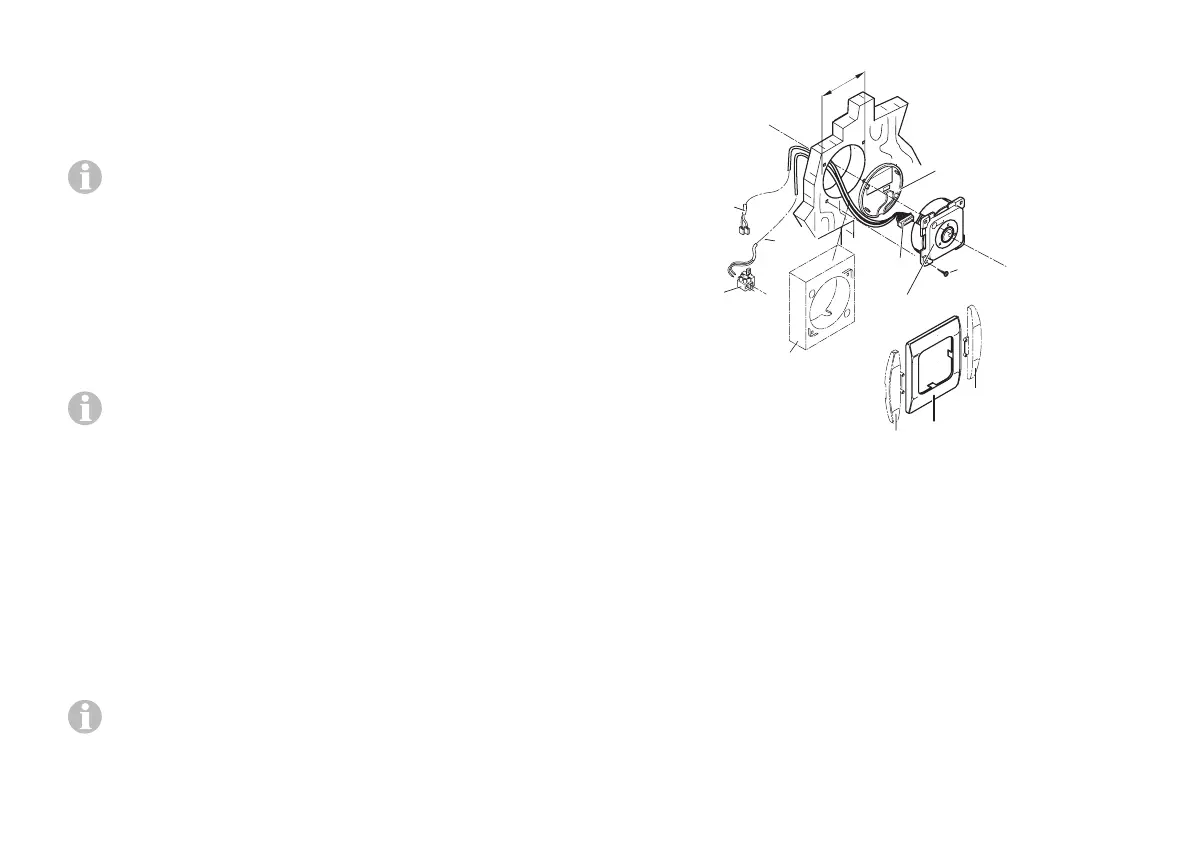

Bild5
Funktionskontroll
Efter monteringen måste fjärrindikatorns funktion kontrolleras
enligt monteringsanvisningen.
Bruksanvisningen skall överlämnas till användaren!
